input子系统
在Linux系统中，输入设备数量繁多，从单个引脚的输入按键，按键矩阵，到复杂的触摸屏，鼠标，键盘。这些设备接口总类繁多(如gpio，i2c，usb)，器件特征也有很大差异。例如引脚输入为I/O电平信号，按键矩阵则是一组电平信号，触摸屏和鼠标输入的则是位置信号，键盘输入的又是对应键位的扫描码，可以说各有不同。
内核为了统一管理这些设备，实现input子系统，这样在应用层就可以通过访问/dev/input/eventX设备，按照特定的格式解析，即可获取触发的硬件信息。input子系统提供了一套驱动层告知应用层触发事件的机制，常见的input子系统设备按照输入数据类型的不同可分成如下两类。
- 按键输入设备，如单个引脚的按键，输入键盘，按键矩阵等，这类硬件提交的为按键事件，附带的数据为按键信息
- 位置输入设备，这类设备包含鼠标，触摸板，手柄遥感等，这类设备会上传相对/绝对坐标信息

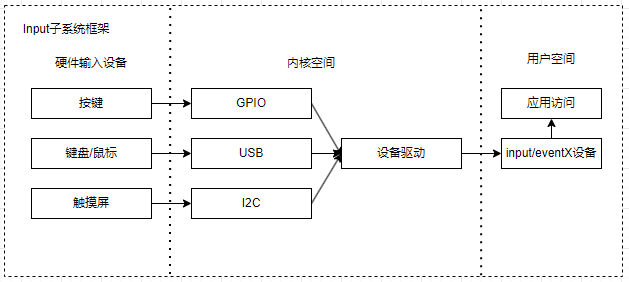

input的子系统框架图如下所示。
- 硬件输入设备: 作为事件的发起端，带有不同功能的输入设备，如作为GPIO输入的按键，USB输入的鼠标，键盘，i2c输入的TouchScreen，作为输入的发起端，是带有具体接口的硬件
- 内核空间: 用于将设备加载到系统中，实现具体功能的驱动，一方面完成外部设备的配置或枚举，另一部分是以input设备注册到内核中，用于应用层访问
- 用户空间：硬件设备在系统中以/dev/input/eventX的形式存在，被应用所访问，可以作为按键信息，位置信息等提交，应用层根据类型进行相应的处理。
本节目录如下。
input_format
对于input设备的特性，其中最重要的就是input_dev的设备结构，这是整个input子系统处理的基础。
struct input_id {
__u16 bustype; //总线类型
__u16 vendor; //供应商类型
__u16 product; //产品类型
__u16 version; //版本信息
};
//input_dev设备结构
struct input_dev {
const char *name; //设备名称
const char *phys; //设备文件路径
const char *uniq; //设备的唯一识别码
struct input_id id; //设备id，包含私有厂商信息
unsigned long propbit[BITS_TO_LONGS(INPUT_PROP_CNT)]; //设备属性杂项的位图
//BITS_TO_LONGS(EV_CNT), 这里evbit每一位代表一种事件的使能，最大支持EV_CNT个事件
//最终转换位数组的位数, 例如EV_CNT=32, 需要EV_CNT/sizeof(long) = 1, KEY_CNT=0x300, 需要KEY_CNT/sizeof(long)=24
unsigned long evbit[BITS_TO_LONGS(EV_CNT)]; // 设备支持的事件类型
unsigned long keybit[BITS_TO_LONGS(KEY_CNT)]; // EV_KEY类型设备数据，用来设置键值(按键)
unsigned long relbit[BITS_TO_LONGS(REL_CNT)]; // EV_REL类型设备数据，用了表示输入的相对坐标值(鼠标)
unsigned long absbit[BITS_TO_LONGS(ABS_CNT)]; // EV_ABS类型设备数据，用了表示输入的绝对坐标值(遥感)
unsigned long mscbit[BITS_TO_LONGS(MSC_CNT)]; // EV_MSC类型设备数据
unsigned long ledbit[BITS_TO_LONGS(LED_CNT)]; // EV_LED类型设备数据
unsigned long sndbit[BITS_TO_LONGS(SND_CNT)]; // EV_SND类型设备数据
unsigned long ffbit[BITS_TO_LONGS(FF_CNT)]; // EV_FF类型设备数据
unsigned long swbit[BITS_TO_LONGS(SW_CNT)]; // EV_SW类型设备数据
unsigned int hint_events_per_packet; //设备在一个报文中产生的事件的平均数量(介于EV_SYN/SYN_REPORT事件之间)
unsigned int keycodemax; //键码表的大小
unsigned int keycodesize; //keycode表中元素的大小
void *keycode; //设备扫描码到键码的映射
int (*setkeycode)(struct input_dev *dev, //可选的改变当前的密钥映射，用于实现稀疏密钥映射的方法
const struct input_keymap_entry *ke,
unsigned int *old_keycode);
int (*getkeycode)(struct input_dev *dev, //可选的用于检索当前键图的遗留方法
struct input_keymap_entry *ke);
struct ff_device *ff; //如果设备支持力反馈效果，则与设备相关联的力反馈结构
struct input_dev_poller *poller; //设备设置为使用轮询模式，则与设备关联的轮询结构
unsigned int repeat_key; //存储最后一次设备输入的键值
struct timer_list timer; //用于自动重复的定时器
int rep[REP_CNT]; //自动重复参数的当前值
struct input_mt *mt; //指向多点触摸的指针
struct input_absinfo *absinfo; //包含绝对坐标轴信息的struct input_absinfo元素的数组
unsigned long key[BITS_TO_LONGS(KEY_CNT)]; //反映按键设备的当前状态
unsigned long led[BITS_TO_LONGS(LED_CNT)]; //反映LED设备的当前状态
unsigned long snd[BITS_TO_LONGS(SND_CNT)]; //反映当前的音效状态
unsigned long sw[BITS_TO_LONGS(SW_CNT)]; //反映设备开关的当前状态
int (*open)(struct input_dev *dev); //当第一个用户调用input_open_device()时，将调用该方法。
void (*close)(struct input_dev *dev); //当最后一个用户调用input_close_device()时，将调用此方法。
int (*flush)(struct input_dev *dev, struct file *file); //清洗设备。最常用来摆脱力反馈设备断开
int (*event)(struct input_dev *dev, unsigned int type, unsigned int code, int value); //发送到设备的事件处理程序，如EV_LED或EV_SND
struct input_handle __rcu *grab; //当前已处理设备的输入手柄
spinlock_t event_lock; //当输入内核接收到并处理设备的新事件时，将采取该自旋锁
struct mutex mutex; //序列化open()、close()和flush()方法的调用
unsigned int users; //保存打开当前设备的用户个数
bool going_away; //标记正在注销注册的设备，并使用-ENODEV导致input_open_device*()失败
struct device dev; //驱动程序模型对应的设备
struct list_head h_list; //与设备关联的输入句柄列表
struct list_head node; //用于将设备放置到输入dev列表上
unsigned int num_vals; //当前帧中排队的值的数目
unsigned int max_vals; //帧中排队的值的最大数量
struct input_value *vals; //当前帧中排队的值的数组
bool devres_managed; //表示设备由devres框架管理，不需要显式注销或释放
ktime_t timestamp[INPUT_CLK_MAX]; //存储由驱动程序调用的input_set_timestamp设置的时间戳
bool inhibited; //表示输入设备是否被抑制，置位后忽略所有事件
};
在整个input_dev中，包含如下内容。
- input资源名称相关的信息，用于驱动注册时标记
- 用于内核处理的保护机制，mutex/event_lock等
- 应用层open，read，close执行的回调接口(这部分由内核实现)
- input设备支持的能力相关配置(如按键，绝对位置，相对位置)，具体的设备信息(按键信息，位置信息)。其中evbit用于定义input系统支持的事件，keybit，relbit，absbit则定义inupt系统支持的具体功能和键值。
驱动中通过input_set_capability，___set_bit等方式配置input设备能力的接口。input设备设置capability后，会在通知应用层时检查相应标志位，来决定是否提交，也就是未正确设置能力标志，会导致应用层无法收到消息。，为了满足相应功能，需要进行能力的置位，然后将input子系统注册到内核中。
input_interface
常见input接口的访问如下所示。
| 功能步骤 | 功能接口 | 接口说明 |
|---|---|---|
| input资源管理 | input_allocate_device | 申请input设备结构体 |
| devm_input_allocate_device | 申请input设备结构体，并使用devres管理 | |
| input_register_device | 注册input设备 | |
| input_unregister_device | 移除注册的input设备 | |
| input_free_device | 释放申请的input设备 | |
| input设备能力设置 | input_set_capability | 设置input设备支持的能力 |
| input_set_abs_params | 设置相对地址能力，主要用于触摸屏，鼠标等的设置 | |
| input_mt_init_slots | 设置触摸点支持的数量，用于多点触摸 | |
| input设备事件提交 | input_report_key | 提交key信息 |
| input_report_rel | 提交相对地址信息 | |
| input_report_abs | 提交绝对地址信息 | |
| input_sync | 同步输入事件，指定事件完整提交 | |
| input_mt_slot | 更新触摸点信息，多点触控时，每个触摸点代表一个槽位，此时表示上传的对应触摸点 | |
| input_mt_report_slot_state | 报告特定槽点的的触控状态， tool_type指定触控节点的类型，true/false表示槽点是否在工作 | |
| input_report_abs | 提交绝对地址信息 |
具体接口原型如下所示。
- input设备结构申请，注册，释放
// 用于申请input设备结构体
struct input_dev __must_check *input_allocate_device(void);
struct input_dev __must_check *devm_input_allocate_device(struct device *dev);
// 在系统中注册input设备(/device/input)
int __must_check input_register_device(struct input_dev *);
// 移除注册的input设备
void input_unregister_device(struct input_dev *);
// 释放申请的input设备
void input_free_device(struct input_dev *dev);
- 设置input设备能力
// 置位数组中的bit位
static __always_inline void
___set_bit(unsigned long nr, volatile unsigned long *addr)
// 设置input设备支持的能力
void input_set_capability(struct input_dev *dev, unsigned int type, unsigned int code)
// 设置相对地址能力，主要用于触摸屏，鼠标等的设置
void input_set_abs_params(struct input_dev *dev, unsigned int axis,
int min, int max, int fuzz, int flat)
// 设置触摸点支持的数量，用于多点触摸
int input_mt_init_slots(struct input_dev *dev, unsigned int num_slots,
unsigned int flags)
- 提交input设备事件到应用层
// 提交key信息
static inline void input_report_key(struct input_dev *dev, unsigned int code, int value)
// 提交相对地址信息
static inline void input_report_rel(struct input_dev *dev, unsigned int code, int value)
// 提交绝对地址信息
static inline void input_report_abs(struct input_dev *dev, unsigned int code, int value)
// 同步输入事件，指定事件完整提交
static inline void input_sync(struct input_dev *dev)
//--------------- 用于触摸类接口提交到应用层 --------------------
// 更新触摸点信息，多点触控时，每个触摸点代表一个槽位，此时表示上传的对应触摸点
static inline void input_mt_slot(struct input_dev *dev, int slot)
// 报告特定槽点的的触控状态， tool_type指定触控节点的类型，true/false表示槽点是否在工作
bool input_mt_report_slot_state(struct input_dev *dev, unsigned int tool_type, bool active)
// 提交绝对地址信息
static inline void input_report_abs(struct input_dev *dev, unsigned int code, int value)
// 作为touchscreen的专用接口
// 解析input设备，获取touchscreen的专有属性
void touchscreen_parse_properties(struct input_dev *input, bool multitouch, struct touchscreen_properties *prop);
// 向应用层提交multi-touchscreen的x, y信息
void touchscreen_report_pos(struct input_dev *input,
const struct touchscreen_properties *prop,
unsigned int x, unsigned int y,
bool multitouch);
// 在多点触控设备上，根据活动的触控点数量和位置来模拟传统的单点指针事件（如鼠标事件）, 当 use_count 为 true 时，函数会检查活动的触控点数量。如果只有一个触控点处于活动状态，它会将该触控点的位置模拟为指针位置，并生成相应的指针事件
void input_mt_report_pointer_emulation(struct input_dev *dev, bool use_count)
这里最重要得就是设置input设备能力的相关接口。对于按键，只需要设置按键事件和相应的Key编号支持即可；对于触摸屏，则还需要配置触摸板范围等功能。
//设置input设备支持的能力
void input_set_capability(struct input_dev *dev, unsigned int type, unsigned int code)
/*
说明可参考文档: Documentation/input/event-codes.rst
Type支持的类型:
#define EV_SYN 0x00 //用于分隔事件的同步信号
#define EV_KEY 0x01 //按键事件，用于描述键盘，按键或者类似硬件的具体的状态改变
#define EV_REL 0x02 //相对坐标事件，输入相对坐标地址的改变，主要为鼠标移动
#define EV_ABS 0x03 //绝对坐标事件，输入坐标的绝对值(触摸屏等)的改变
#define EV_MSC 0x04 //杂项事件，描述不符合其它类型的事件
#define EV_SW 0x05 //描述二进制输入开关的变化
#define EV_LED 0x11 //用于打开和关闭设备的LED
#define EV_SND 0x12 //用于输出音频
#define EV_REP 0x14 //支持重复触发事件，上层支持连续按键事件，如windows中的粘滞键效果
#define EV_FF 0x15 //用于向输入设备发送反馈命令。
#define EV_PWR 0x16 //用于电源按钮和开关输入
#define EV_FF_STATUS 0x17 //用于接收力反馈命令
code:
按键的编码，后续input_report_key时，需要匹配对应的code, 这里列出常见的code
#EV_KEY
BTN_TOUCH 触摸事件
KEY0 ~ KEY9 数字按键
KEYA ~ KEYZ 字符按键
# EV_ABS
ABS_MT_POSITION_X 中心X位置
ABS_MT_POSITION_Y 中心Y位置
ABS_PRESSURE 按压
*/
//设置支持Key相关的能力
input_set_capability(input_device, EV_KEY, KEY0);
//设置单点触摸屏相关能力
input_set_capability(chip->input_dev, EV_KEY, BTN_TOUCH);
input_set_abs_params(chip->input_dev, ABS_X, 0, chip->max_x, 0, 0);
input_set_abs_params(chip->input_dev, ABS_Y, 0, chip->max_y, 0, 0);
//设置多点触摸屏相关的能力
input_set_abs_params(chip->input_dev, ABS_MT_POSITION_X, 0, chip->max_x, 0, 0);
input_set_abs_params(chip->input_dev, ABS_MT_POSITION_Y, 0, chip->max_y, 0, 0);
//input_set_abs_params会设置EV_ABS和相应的事件功能，因此不需要重复设置
void input_set_abs_params(struct input_dev *dev, unsigned int axis,
int min, int max, int fuzz, int flat)
{
struct input_absinfo *absinfo;
__set_bit(EV_ABS, dev->evbit);
__set_bit(axis, dev->absbit);
input_alloc_absinfo(dev);
if (!dev->absinfo)
return;
absinfo = &dev->absinfo[axis];
absinfo->minimum = min;
absinfo->maximum = max;
absinfo->fuzz = fuzz;
absinfo->flat = flat;
}
//ABS_X用于单点触摸，ABS_MT_POSITION_X用于多点触摸，按照需要置位一种即可。
input_key_driver
上面讲解了input驱动的基本信息，下面开始在实践中使用input子系统实现驱动和应用访问。input-key是比较常见使用的input设备，自然符合这个规则，另外使用外部中断作为引脚的输入触发，关于input实现流程如下所示。
- 设备树增加input设备支持
- 配合设备树的硬件初始化，中断配置
- 设置input设备能力，初始化设备节点
- input事件提交，应用实现
input_key_tree
定义按键设备树节点并不复杂，参考之前设备树语法说明，具体思路如下。
- 按键对应的为GPIO模块，属于内部模块，不挂在具体的总线上，因此使用platform统一管理，需要放置在根目录
- 设备树节点需要有compatible和status属性，一个用于驱动匹配，另外status为okay的节点才能被使用
- compatible，用于设备树匹配，compatible为rmk,usr-key
- status为okay的节点才能被使用
- 按键要有基本的I/O功能，而I/O功能又分为两部分，pinctrl指定引脚的复用，xxx-gpios指定GPIO线号用于内核访问
- pinctrl-0、pinctrl-names，指定复用功能，如果只有一种复用，pinctl-names指定为default
- xxx-gpios，指定GPIO线号用于内核访问具体的gpio获取状态
- 作为input设备，使用中断触发，因此要指定中断相关属性；interrupt-parent，指定中断控制器，还有触发的中断线号和中断类型interrupts
- interrupt-parent，指定中断控制器，这里使用gpio1
-
interrupts，指定属于中断内的引脚号和中断类型，这里使用18，中断类型为IRQ_TYPE_EDGE_FALLING IRQ_TYPE_EDGE_RISING
按照这个思路，一个完整的设备树节点就实现完毕，再调整下顺序，设备树节点就如下所示。
//设备树
/ {
//...
usr_key {
compatible = "rmk,usr-key"; //标签，用于设备树匹配
pinctrl-0 = <&pinctrl_gpio_key>; //定义引脚的复用功能
pinctrl-names = "default";
key-gpios = <&gpio1 18 GPIO_ACTIVE_LOW>; //定义gpio，用于获取io号和配置
interrupt-parent = <&gpio1>; //定义引脚所属的中断控制器，内核查找对应中断线号
interrupts = <18 (IRQ_TYPE_EDGE_FALLING | IRQ_TYPE_EDGE_RISING)>; //定义属于中断内的引脚号和中断类型
status = "okay"; //设备树状态，正常
};
}
&iomuxc {
//...
pinctrl_gpio_key: gpio-key {
fsl,pins = <
MX6UL_PAD_UART1_CTS_B__GPIO1_IO18 0x40000000 //引脚复用，I/O模式
>;
};
}
input_key_hw
硬件部分的配置就是在驱动中对设备树进行解析。
- 获得引脚线号，配置为输入模式
- 获取中断号，请求申请中断回调函数，开启定时器用于防抖控制
//key硬件初始化，配置gpio，中断等
static int key_hw_init(struct key_data *chip)
{
int ret;
struct platform_device *pdev = chip->pdev;
struct device_node *nd = pdev->dev.of_node;
//1.获取gpio线号，申请资源，设置输入模式
chip->key_gpio = of_get_named_gpio(nd, "key-gpios", 0);
if (chip->key_gpio < 0){
dev_err(&pdev->dev, "gpio %s no find\n", "key-gpios");
return -EINVAL;
}
devm_gpio_request(&pdev->dev, chip->key_gpio, "key0");
gpio_direction_input(chip->key_gpio);
//2.根据gpio线号申请中断资源
//cat /proc/interrupts可以查看是否增加中断向量
chip->irq = irq_of_parse_and_map(nd, 0);
ret = devm_request_threaded_irq(&pdev->dev,
chip->irq,
NULL, key_handler,
IRQF_SHARED | IRQF_ONESHOT | IRQF_TRIGGER_FALLING | IRQ_TYPE_EDGE_RISING,
"key0",
(void *)chip);
if (ret < 0){
dev_err(&pdev->dev, "key interrupt config error:%d\n", ret);
return -EINVAL;
}
//3. 创建定时器，用于中断回调防抖检测
timer_setup(&chip->key_timer, key_timer_func, 0);
atomic_set(&chip->protect, 0);
dev_info(&pdev->dev, "key interrupt num:%d\n", chip->irq);
return 0;
}
//key中断回调函数，开启定时器
static irqreturn_t key_handler(int irq, void *data)
{
struct key_data* chip = (struct key_data*)data;
if (atomic_read(&chip->protect) == 0)
{
atomic_set(&chip->protect, 1);
mod_timer(&chip->key_timer, jiffies + msecs_to_jiffies(100));
}
return IRQ_RETVAL(IRQ_HANDLED);
}
input_key_devcreate
硬件初始化完成后，另一个最重要的功能就是将input设备注册到系统中，用于应用层使用open/read/close访问，这部分主要实现如下所示。
static int key_device_create(struct key_data *chip)
{
int result;
struct platform_device *pdev = chip->pdev;
//1. 申请input子系统管理块
chip->input_dev = devm_input_allocate_device(&pdev->dev);
if (!chip->input_dev)
{
dev_err(&pdev->dev, "failed to allocate input device\n");
return -ENOMEM;
}
input_set_drvdata(chip->input_dev, chip);
//2. 配置input子系统的参数，主要是工作能力
chip->key_code = KEY_0;
chip->input_dev->name = pdev->name;
//支持按键后在抬起前连续发生数据，内核实现类似粘滞键功能
//__set_bit(EV_REP, chip->input_dev->evbit);
//将EV_KEY定义成按键的动作
input_set_capability(chip->input_dev, EV_KEY, chip->key_code);
//3. 将input子系统注册到内核中
result = input_register_device(chip->input_dev);
if (result)
{
dev_err(&pdev->dev, "Unable to register input device, error: %d\n", result);
return result;
}
dev_info(&pdev->dev, "input driver create success!");
return result;
}
对于注册input子系统，最重要的部分就是设置input对应设备支持的能力，方法如下所示。
- 直接设置相应的xxbit
//置位EV_KEY
input_device->evbit[0] |= BIT_MASK(EV_KEY);
//置位KEY事件中的指定key线号
input_device->keybit[BIT_WORD(KEY_0)] |= BIT_MASK(KEY_0);
- 使用__set_bit设置相应的标志位
//置位EV_KEY
__set_bit(EV_KEY, input_device->evbit);
//置位KEY事件中的指定key线号
__set_bit(KEY_0, input_device->keybit);
- 使用input_set_capability设置相应功能位
//同时置位EV_KEY和相应的key线号
input_set_capability(input_dev, EV_KEY, KEY_0);
上述方法都可以实现对input设备能力的配置，不过直接设置的方式容易遗漏BIT_MASK和BIT_WORD，实现并不直观，一般不使用。input_set_capability则可以同时设置事件和对应的事件位，是常用的方法，不过其实现支持EV_KEY，EV_REL，EV_ABS，EV_MSC，EV_SW，EV_LED，EV_SND，EV_FF，EV_PWR，如果涉及这些事件可以使用该接口。另外的EV_SYN，EV_REP，EV_FF_STATUS对于input_set_capability则不支持，如果希望置位，只能使用__set_bit接口；如__set_bit(EV_REP, input_device->evbit)。另外input_set_abs_params用于设置触摸屏的能力，是对于__set_bit的进一步封装，对于应用可以直接使用。
input_key_eventreport
最后一部分就是当按键触发后，将事件提交应用层的接口，其实现如下所示。
void key_timer_func(struct timer_list *arg)
{
unsigned char value;
struct key_data *chip;
struct platform_device *pdev;
chip = container_of(arg, struct key_data, key_timer);
value = gpio_get_value(chip->key_gpio);
pdev = chip->pdev;
if (value == 0)
{
//提交引脚按下的事件
input_report_key(chip->input_dev, chip->key_code, KEY_ON);
}
else
{
//提交引脚抬起的事件
input_report_key(chip->input_dev, chip->key_code, KEY_OFF);
}
input_sync(chip->input_dev); //通知事件完成，应用层统一处理
dev_info(&pdev->dev, "key timer interrupt!");
atomic_set(&chip->protect, 0);
}
在应用层中，使用命令如下所示，可以测试input设备是否正常工作。
注意: 最后生成的input设备的eventX中的X对应值，是在注册时选择当前未使用的号中选取最小值，如果是上电加载，则可以看作是按照驱动启动加载执行顺序，从0，1，2，3…向上累加确认。对于经过多次input设备的加载和移除，此时则不能够按照这个方法简单判断，需要根据/dev/input/里增加的eventX来确认，或者根据hexdump确定对应关系。
hexdump -C /dev/input/eventX

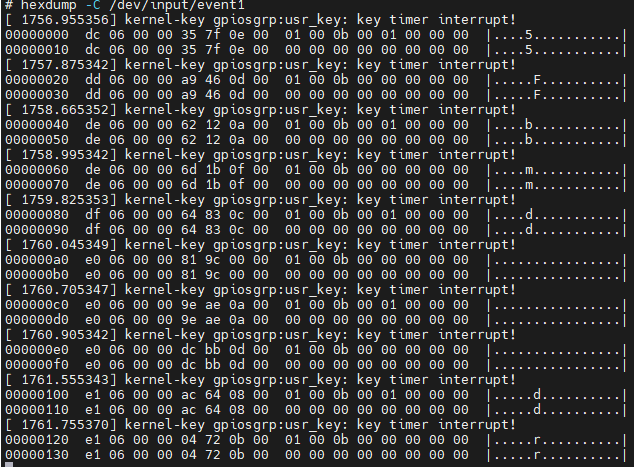

结果如下所示，表示input设备注册成功。
至此，可以看到判断key作为input设备的驱动实现完成，详细代码可以见key-input驱动代码。
input_key_app
在input接口注册成功后，其应用层可以通过open, read, select, close进行管理，其代码如下所示。
#define KEY_DEV_NAME "/dev/input/event1"
static int check_button_pressed(int fd) {
assert(fd >= 0);
/* 通过select判断是否有事件触发 */
fd_set input;
FD_ZERO(&input);
FD_SET(fd, &input);
int ret = select(fd + 1, &input, NULL, NULL, NULL);
if (ret < 0) {
printf("%s", strerror(errno));
return -1;
}
/* 事件触发后，读取相应的事件信息，保存在buf中 */
struct input_event buf;
if (read(fd, &buf, sizeof(struct input_event)) < 0) {
printf("%s", strerror(errno));
return -1;
}
/* 解析事件信息，进行相应处理 */
switch (buf.type) {
case EV_KEY:
if (buf.code < BTN_MISC) {
printf("key %d %s\n", buf.code, buf.value ? "press" : "release");
} else {
printf("button %d %s\n", buf.code, buf.value ? "press" : "release");
}
break;
case EV_REL:
break;
case EV_ABS:
break;
case EV_MSC:
break;
case EV_SW:
break;
}
return buf.code;
}
int main(int argc, const char *argv[])
{
unsigned char val = 1;
int fd;
struct input_event inputevent;
//获取input设备的id号
fd = open(KEY_DEV_NAME, O_RDWR);
if (fd < 0) {
printf("%s open failed!\n", KEY_DEV_NAME);
return -1;
} else {
while (1) {
//读取按键的状态
int key_code = check_button_pressed(fd);
if (key_code < 0)
continue;
}
}
close(fd);
return 0;
}
对应用层输入的解析是比较重要的部分，与上传的格式有关。
/* input event的格式 */
struct input_event
{
struct timeval time; //事件发生时的时间，64位系统上16字节，32位系统上8字节(I.MX6ull为8字节)
__u16 type; //事件类型，2字节，EV_KEY、EV_REL等
__u16 code; //事件代码，2字节，具体事件EV_KEY0
__s32 value; //事件值，4字节，input上传的状态
};
//数据格式
00000000 dc 06 00 00 35 7f 0e 00 | 01 00 | 0b 00 | 01 00 00 00 // 时间 | type=0x01, EV_KEY | code=0x0b, KEY_0 | value=0x01(按下) |
00000010 dc 06 00 00 35 7f 0e 00 | 00 00 | 00 00 | 00 00 00 00 // 时间 | type=0x00, EV_SYN | 不需要处理 |
相关代码参考：input-key应用实现代码。
input_key_kernel
在上一小节中实现了按键驱动，从硬件、设备树、驱动到应用层读取的全过程；不过在实际产品中，我们可以基于内核的自带模块，更方便来实现上述功能，这里基于内核提供的gpio-keys驱动来实现按键的input驱动。只需要添加设备树节点和修改配置选项即可实现相同功能，具体参考如下。
input按键内核中使用的驱动文件: drivers/input/keyboard/gpio-keys.c

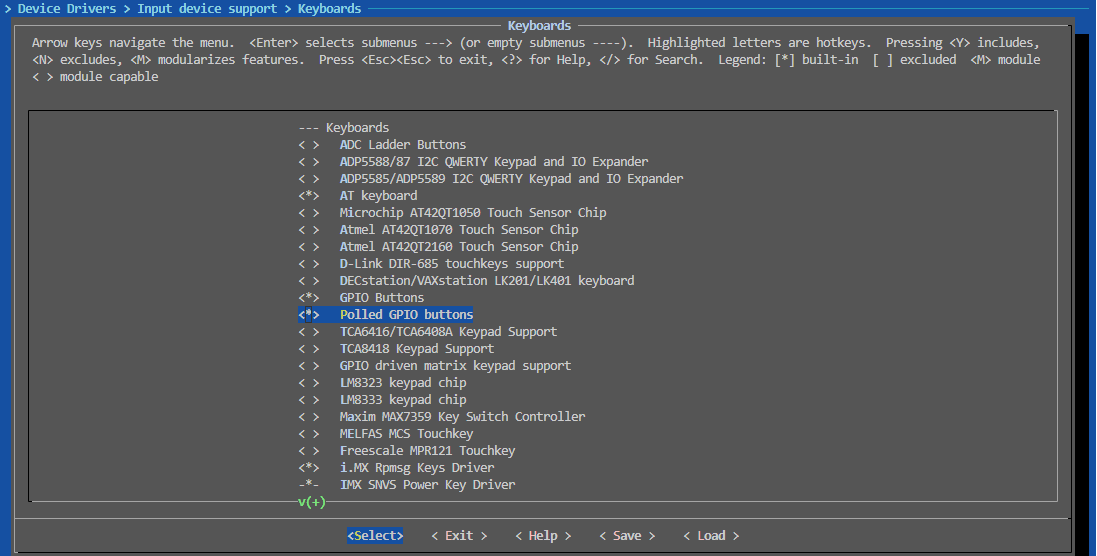

对应内核管路的配置目录路径为: Device Drivers > Input Device Drivers > Keyboards > GPIO Buttons
在设备树中添加节点如下所示。
/ {
gpio_keys: gpio_keys@0 { //在根节点中添加gpio_keys引脚管理组
compatible = "gpio-keys"; //compatible属性，驱动中匹配
pinctrl-0 = <&pinctrl_gpio_keys>; //按键引脚的复用功能
pinctrl-names = "default";
autorepeat; //对应input事件中的ENV_REP，支持连续按键触发
key_up {
label = "key up"; //按键属性标签，对gpios获取的io添加此标签用于后续调试和管理
linux,code = <114>; //对应input事件中的按键线号
gpios = <&gpio1 18 GPIO_ACTIVE_LOW>;
};
};
}
&iomuxc {
pinctrl_gpio_keys: gpio-keys{
fsl,pins = <
MX6UL_PAD_UART1_CTS_B__GPIO1_IO18 0x40000000
>;
};
//....
};

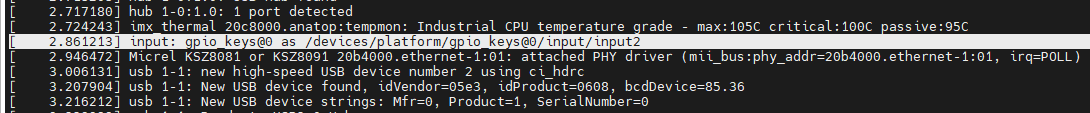

如下打印，则表示注册成功。

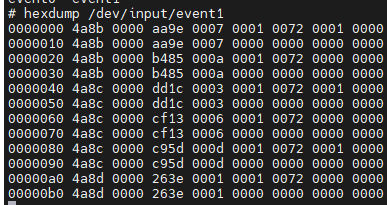

可通过”hexdump -C /dev/input/event1”命令进行测试。
上述步骤完成了使用内核的gpio-keys实现input按键的注册；其中如何在内核中配置支持gpio-keys比较好理解，前面描述过类似应用，首先找到gpio-keys.c所在目录，查询目录下Makefile找到配置项，然后检索Kconfig找到配置项，最后在menuconfig里面检索设置配置项即可。对于设备树中如何定义支持的节点，参考逻辑如下。

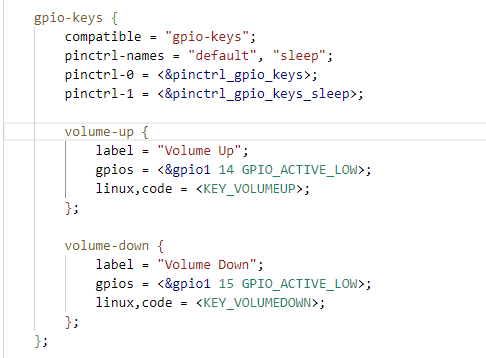

在arch/arm/boot/dts目录下，检索gpio-keys属性，看其它芯片实现gpio-keys的方法，仿照实现即可；例如imx7d-sdb.dtsi文件中，gpio的设备节点如下。
参考此节点实现即可；这样实现简单快捷，不过不理解含义，可能会有错漏或不满足实际需求。

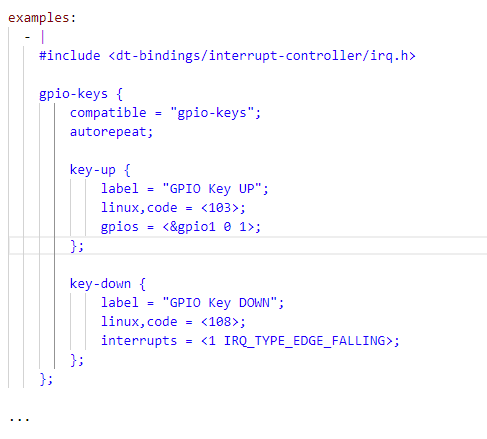

在Documention目录下，查看gpio-keys设备树相关说明文件: Documentation/devicetree/bindings/input/gpio-keys.yaml，包含相应说明和例子。
这个文件不仅包含了例程节点，也有每个选项的说明，可以说是实现设备树节点最重要的文档；不过这个文档说明比较简略，具体功能还要参考解析设备树的代码实现，这部分需要和源代码gpio-keys.c配合来理解。
input_ts_driver
对于input-ts的触摸屏驱动，其实现和上面input-key流程也基本一致。
input_ts_tree
触摸屏的设备树的定义就相对复杂，是地址为0x14的i2c设备gt9147，设备树的实现思路如下。
- 首先是挂载在i2c2设备下，格式为name: name@[reg] { reg = <[reg]> }; 这个是i2c设备的标准格式
- 需要有compatible和status属性，一个用于驱动匹配，另外status为okay的节点才能被使用
- 触摸屏除了i2c通讯脚(属于i2c2的pinctrl)，还有复位引脚和中断检测引脚，需要实现对应的pinctrl和gpios
- 触摸屏中断引脚需要中断触发，中断定义需要指定对应的中断控制器interrupt-parent，还有触发的中断线号和中断类型interrupts
按照这个逻辑，完整的设备树实现如下。另外reset-gpios，interrupt-gpios是在驱动中访问的数据，属于自定义属性，符合xx-gpios的格式即可。
&i2c2 {
//...
gt9147: gt9147@14 {
compatible = "rmk,gt9147"; //标签，用于设备树匹配
reg = <0x14>; //i2c地址寄存器，用于i2c访问设备
pinctrl-names = "default"; //引脚复用名称
pinctrl-0 = <&pinctrl_tsc //定义引脚的复用功能，tsc为中断，tsc_reset为复位引脚
&pinctrl_tsc_reset>;
interrupt-parent = <&gpio1>; //定义引脚所属的中断控制器，内核查找对应中断线号
interrupts = <9 IRQ_TYPE_EDGE_FALLING>; //定义属于中断内的引脚号和中断类型
reset-gpios = <&gpio5 9 GPIO_ACTIVE_LOW>; //复位引脚,用于获取io号和配置
interrupt-gpios = <&gpio1 9 GPIO_ACTIVE_LOW>; //中断引脚,用于获取io号和配置
status = "okay"; //启动状态
};
};
&iomuxc_snvs {
//...
pinctrl_tsc: tscgrp {
fsl,pins = <
MX6UL_PAD_GPIO1_IO09__GPIO1_IO09 0x40017059
>;
};
pinctrl_tsc_reset: tsc_reset {
fsl,pins = <
MX6ULL_PAD_SNVS_TAMPER9__GPIO5_IO09 0x49
>;
};
};
input_ts_hwdriver
input-ts的硬件配置主要为相关I/O的配置，模块复位，中断配置，i2c硬件配置以及模块的初始化，这部分建议参考下节i2c框架说明学习，这部分只是展示。
static int goodix_gpio_init(struct goodix_chip_data *chip)
{
int ret = 0;
struct i2c_client *client = chip->client;
// 1.获取reset-pin, 申请引脚，配置为输出模式
chip->reset_pin = of_get_named_gpio(client->dev.of_node, "reset-gpios", 0);
if (gpio_is_valid(chip->reset_pin)) {
ret = devm_gpio_request_one(&client->dev, chip->reset_pin, GPIOF_OUT_INIT_HIGH, "goodix reset");
if (ret) {
dev_err(&client->dev, "failed to reqeust reset pin.\n");
return ret;
}
} else {
dev_err(&client->dev, "reset pin is invalid, pin:%d, %d.\n", chip->reset_pin, chip->irq_pin);
return -1;
}
// 2.获取interrupt-pin, 申请引脚，配置为输出模式(复位时序需要，后续修改为输入模式)
chip->irq_pin = of_get_named_gpio(client->dev.of_node, "interrupt-gpios", 0);
if (gpio_is_valid(chip->irq_pin)) {
ret = devm_gpio_request_one(&client->dev,
chip->irq_pin,
GPIOF_OUT_INIT_HIGH,
"goodix int");
if (ret) {
dev_err(&client->dev, "failed to reqeust int pin.\n");
return ret;
}
} else {
dev_err(&client->dev, "interrupt pin is invalid, pin:%d.\n", chip->irq_pin);
return -1;
}
// 3.模块复位
gpio_set_value(chip->reset_pin, 0);
msleep(10);
gpio_set_value(chip->reset_pin, 1);
msleep(10);
gpio_set_value(chip->irq_pin, 0);
msleep(50);
// 4.初始化传感器配置
ret = goodix_firmware_init(chip);
if (ret){
dev_err(&client->dev, "firmware init failed, error:%d.\n", ret);
return ret;
}
// 5.设置中断并使能
gpio_direction_input(chip->irq_pin);
ret = devm_request_threaded_irq(&client->dev, client->irq,
NULL, goodix_irq_handler,
chip->irqflags | IRQF_ONESHOT | IRQF_SHARED,
"goodix-int",
chip);
if (ret) {
dev_err(&client->dev, "Unable to request touchscreen IRQ.\n");
return ret;
}
dev_info(&client->dev, "goodix_gpio_init success, irq:%d!\n", client->irq);
return ret;
}
input_ts_devicecreate
input-ts的注册主要设置设备满足multi-touchscreen的能力，配置如下所示。
static int goodix_inputdev_create(struct goodix_chip_data *chip)
{
int ret = 0;
//1. 申请input设备管理资源
chip->input_dev = devm_input_allocate_device(&chip->client->dev);
if (!chip->input_dev) {
return -ENOMEM;
}
//2. 配置input设备的支持能力和相关参数
chip->input_dev->name = chip->client->name;
chip->input_dev->id.bustype = BUS_I2C;
chip->input_dev->id.vendor = 0x0416;
chip->input_dev->dev.parent = &chip->client->dev;
//单点触摸，将屏幕看作按键
// input_set_capability(chip->input_dev, EV_KEY, BTN_TOUCH);
// input_set_abs_params(chip->input_dev, ABS_X, 0, chip->max_x, 0, 0);
// input_set_abs_params(chip->input_dev, ABS_Y, 0, chip->max_y, 0, 0);
//多点触摸
input_set_abs_params(chip->input_dev, ABS_MT_POSITION_X, 0, chip->max_x, 0, 0);
input_set_abs_params(chip->input_dev, ABS_MT_POSITION_Y, 0, chip->max_y, 0, 0);
//更新touchscreen属性
touchscreen_parse_properties(chip->input_dev, true, &chip->prop);
//设置支持的触摸点数
ret = input_mt_init_slots(chip->input_dev, MAX_SUPPORT_POINTS, INPUT_MT_DIRECT | INPUT_MT_DROP_UNUSED);
if (ret) {
dev_err(&chip->client->dev, "failed to input_mt_init_slots, err:%d.\n", ret);
return ret;
}
//3. 将input子系统注册到内核中
ret = input_register_device(chip->input_dev);
if (ret) {
dev_err(&chip->client->dev, "failed to input_register_device, err:%d.\n", ret);
return ret;
}
return ret;
}
input_ts_eventreport
input-ts将提交到应用层的接口，其实现如下所示。
static irqreturn_t goodix_irq_handler(int irq, void *pdata)
{
struct goodix_chip_data *chip = (struct goodix_chip_data *)pdata;
struct i2c_client *client = chip->client;
int touch_num = 0;
int input_x, input_y;
int slot_id = 0;
int ret = 0;
u8 data;
u8 touch_data[5];
ret = goodix_i2c_read(client, GT_GSTID_REG, &data, 1);
if (data == 0x00) {
return IRQ_NONE;
} else {
touch_num = data & 0x0f;
}
if (touch_num) {
goodix_i2c_read(client, GT_TP1_REG, touch_data, 5);
slot_id = touch_data[0] & 0x0F;
if (slot_id == 0) {
input_x = touch_data[1] | (touch_data[2] << 8);
input_y = touch_data[3] | (touch_data[4] << 8);
input_mt_slot(chip->input_dev, slot_id);
input_mt_report_slot_state(chip->input_dev, MT_TOOL_FINGER, true);
touchscreen_report_pos(chip->input_dev, &chip->prop,
input_x, input_y, true);
}
} else {
// 没有触摸点或者触摸到松开时的上报
input_mt_slot(chip->input_dev, slot_id);
input_mt_report_slot_state(chip->input_dev, MT_TOOL_FINGER, false);
}
input_mt_report_pointer_emulation(chip->input_dev, true);
input_sync(chip->input_dev);
goodix_i2c_write_u8(client, GT_GSTID_REG, 0x00);
return IRQ_HANDLED;
}
上述功能实现了input-ts作为input设备的驱动完整完成，详细代码可以见key-ts驱动代码。
可以总结出，input设备驱动的开发由三部分构成。
- 初始化设备对应的硬件(如按键引脚，触摸板i2c接口等)
- 配置input支持的能力，注册input设备到内核中
- 定义硬件触发后，将事件提交到应用层的实现
其中硬件与实际的接口有关，简单的如gpio，i2c，复杂的usb，ble都有可能。input支持能力用于产品的使用场景，如key对应ENV_KEY, touchscreen对应ENV_ABS，而触发事件的方式，则根据支持的能力对应，而应用层访问/dev/input/eventX即可获取指定事件。
next_chapter
直接开始下一节说明: 驱动中断管理
