I2C设备和驱动管理框架
I2C是嵌入式系统中最常用通讯接口之一；常见的温湿度、距离传感器、EEPROM、RTC时钟器件都支持通过I2C接口进行通信。在一主多从的硬件结构中，通过设备地址进行区分，只有地址匹配的从设备才会对主设备的请求进行应答；这样就实现总线上同时只有一对一的芯片通讯要求，也就可以同时挂载多个不同外部器件。这种设计也要求总线上不能有两个相同地址的从设备，否则会导致数据状态异常(总线上相同地址的设备会同时应答，这样总线电平就会互相干扰，而无法确定)。如果设计需要挂载多个相同地址的器件，可以使用TCA9546A这类多路开关来实现I2C器件的挂载。
I2C的器件默认为开漏模式，需要通过外部上拉电阻实现高电平输出，主要适用与板级器件或芯片间的通讯。对于长距离通讯，需要外部电路去增强总线(如两端可以增加电源电平转换芯片或者差分总线来提高准确性)，从而避免误码和错帧问题，这些是在硬件设计时需要注意。
关于I2C模块的说明，具体目录如下所示。
- I2C硬件和驱动模型
- 总线和内部adpater
- 外部器件驱动应用(以ap3216为例)
- 总结说明
I2C硬件和驱动模型

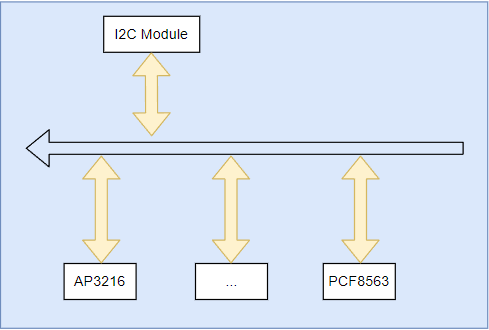

一个典型的I2C硬件拓扑如下所示。
可以看到实现完整的I2C功能需要内部I2C模块和外部I2C器件功能实现。
对于内部I2C模块，实现功能需要的配置如下。
- 配置模块对应的I/O引脚。
- I2C工作时钟配置。
- I2C工作模式配置。
- I2C工作中断配置。
对于外部器件实现功能则如下所示。
- 初始化器件，配置寄存器(如果需要)。
- 实现读，写外部器件的接口。

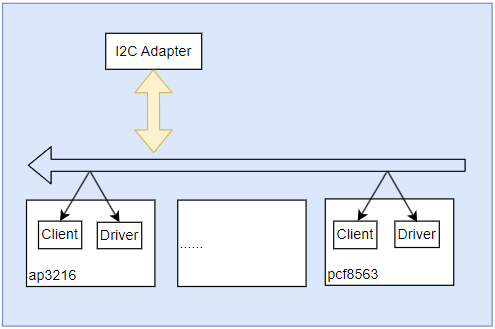

当然这是从硬件角度去理解驱动一个I2C器件需要实现的功能，那么在嵌入式Linux系统中，也是将硬件抽象成如下的实现。
在Linux系统中, 对硬件进行了到Linux驱动模型的转换，另外为了降低代码冗余，又将设备抽象形成设备树统一管理。外部器件的正常工作，需要I2C总线和器件的实现。I2C总线通过初始化内部I2C模块功能实现，设备则是初始化的I2C外部器件节点, 而驱动则主要是由用户开发，包含具体器件内部寄存器功能的应用实现。

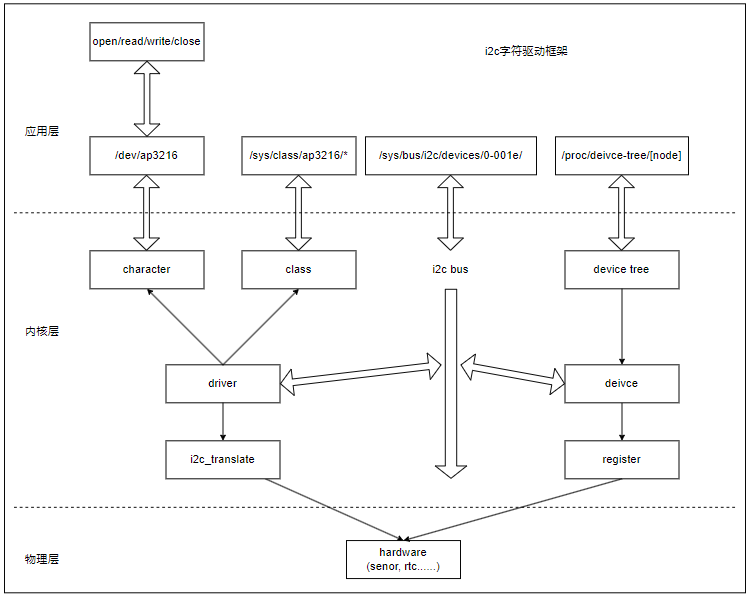

基于设备模型，其详细框架如下所示。
# I2C节点生成i2c总线
devicetree i2c-node => i2c bus => i2c adapter
# I2C器件节点生成I2C client
devcietree i2c-chip-node => i2c client
# i2c驱动
driver => 实现器件初始化和访问接口
总线和内部adpater
前面提到，由设备树通过i2c adpater实现内部I2C模块驱动。以I.MX6ULL的I2C1为例，节点信息如下。
// 配置I2C工作引脚
pinctrl_i2c1: i2c1grp {
fsl,pins = <
MX6UL_PAD_UART4_TX_DATA__I2C1_SCL 0x4001b8b0
MX6UL_PAD_UART4_RX_DATA__I2C1_SDA 0x4001b8b0
>;
};
// 配置I2C节点
i2c1: i2c@21a0000 {
#address-cells = <1>; // 定义子节点寄存器信息
#size-cells = <0>;
compatible = "fsl,imx6ul-i2c", "fsl,imx21-i2c"; // 匹配节点字符串
reg = <0x021a0000 0x4000>; // 指定I2C寄存器范围
interrupts = <GIC_SPI 36 IRQ_TYPE_LEVEL_HIGH>; // I2C硬件中断配置
clocks = <&clks IMX6UL_CLK_I2C1>; // 指定I2C的时钟资源
};
// 引用配置I2C节点
&i2c1 {
clock-frequency = <100000>; // 工作时钟
pinctrl-names = "default"; // 引脚复用功能配置
pinctrl-0 = <&pinctrl_i2c1>;
status = "okay"; // 节点状态，okay
};
可以看到，I2C模块工作需要的时钟、I/O、功能配置、中断触发都在设备树中进行相应的定义，那么这个节点是如何加入系统中的呢？
这里有个技巧，在kernel目录检索fsl,imx6ul-i2c或fsl,imx21-i2c，对应文件如下所示。
// 内核中匹配的i2c驱动文件
drivers/i2c/busses/i2c-imx.c
这就是官方实现的adpater驱动实现。
参考代码中框架可以发现i2c adpater由platform_driver_register进行注册，也就是说I2C内部模块，也被抽象成挂载在platform总线的设备，在代码中可以参考如下所示。
//drivers/i2c/busses/i2c-imx.c
//"fsl,imx6ul-i2c" 匹配i2c的列表
static const struct of_device_id i2c_imx_dt_ids[] = {
//...
{ .compatible = "fsl,imx6ul-i2c", .data = &imx6_i2c_hwdata, },
};
MODULE_DEVICE_TABLE(of, i2c_imx_dt_ids);
// 寄存器资源，对应reg属性
res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
base = devm_ioremap_resource(&pdev->dev, res);
if (IS_ERR(base))
return PTR_ERR(base);
// 时钟状态，并启动时钟，对应clks属性
i2c_imx->clk = devm_clk_get(&pdev->dev, NULL);
if (IS_ERR(i2c_imx->clk))
return dev_err_probe(&pdev->dev, PTR_ERR(i2c_imx->clk),
"can't get i2c clock\n");
ret = clk_prepare_enable(i2c_imx->clk);
// 波特率，对应clock-frequency属性
i2c_imx->bitrate = I2C_MAX_STANDARD_MODE_FREQ;
ret = of_property_read_u32(pdev->dev.of_node,
"clock-frequency", &i2c_imx->bitrate);
if (ret < 0 && pdata && pdata->bitrate)
i2c_imx->bitrate = pdata->bitrate;
// 中断处理，对应interrupts属性
ret = request_threaded_irq(irq, i2c_imx_isr, NULL,
IRQF_SHARED | IRQF_NO_SUSPEND,
pdev->name, i2c_imx);
if (ret) {
dev_err(&pdev->dev, "can't claim irq %d\n", irq);
goto rpm_disable;
}
// 资源保存在adapter中，添加到系统中
strscpy(i2c_imx->adapter.name, pdev->name, sizeof(i2c_imx->adapter.name));
i2c_imx->adapter.owner = THIS_MODULE;
i2c_imx->adapter.algo = &i2c_imx_algo;
i2c_imx->adapter.dev.parent = &pdev->dev;
i2c_imx->adapter.nr = pdev->id;
i2c_imx->adapter.dev.of_node = pdev->dev.of_node;
i2c_imx->base = base;
ret = i2c_add_numbered_adapter(&i2c_imx->adapter);
if (ret < 0)
goto clk_notifier_unregister;
可以看到设备树非节点的配置向，会在此处进行处理，实现I2C内部模块的功能配置，也就是i2c-bus的功能实现。这部分就是内部模块的驱动，也是设备模型中总线的实现部分。
另外，总线初始化完成后，会在/sys/bus/下创建对应总线，并在/sys/bus/i2c/devices/中生成相应的器件节点，这样就可以在驱动中使用I2C总线接口来进行器件驱动的加载。
可通过如下命令，查看系统支持的I2C总线器件。
# 查看系统支持的I2C总线器件
ls /sys/bus/i2c/devices/
具体显示如下所示。
可以使用i2cdetect查看当前I2C总线上的设备。
# 显示系统当前支持的总线
i2cdetect -l
# 显示当前总线上挂载的设备(可以去/sys/bus下查看具体设备名称)
# i2cdetect -y [n]
i2cdetect -y 1
外部器件驱动应用(以ap3216为例)
内核中I2C控制器作为内部模块注册为I2C总线，挂载在总线上的器件注册为设备，这样再完成相应的驱动，既可以实现设备注册和访问的功能。
本节以外部器件ap3216为例，说明如何实现I2C外部器件的驱动。其主要内部包含I2C总线驱动加载和数据传输的接口、设备树节点的实现、驱动代码实现和应用层访问实现。
驱动加载和数据传输的接口
i2c驱动接口主要包含驱动加载、卸载和数据传输的接口，如下所示。
// 在I2C总线下加载I2C驱动
// @owner: 驱动的所有者，通常是使用THIS_MODULE宏
// @driver: 要加载的I2C驱动结构体指针
// @返回: 0表示加载成功，负数表示加载失败
#define i2c_add_driver(driver) \
i2c_register_driver(THIS_MODULE, driver)
int i2c_register_driver(struct module *owner, struct i2c_driver *driver);
// 移除已经加载的I2C驱动
// @driver: 已经加载的驱动结构体
void i2c_del_driver(struct i2c_driver *driver);
// 传输一或多组I2C数据，支持从器件读写数据
// @adap: I2C适配器，用于管理具体I2C总线的结构
// @msgs：I2C消息，包含要发送或接收的数据信息
// @num: 要传输的消息数量
// @返回: 成功传输的消息数量，负数表示传输错误
int i2c_transfer(struct i2c_adapter *adap, struct i2c_msg *msgs, int num);
// I2C保存设备私有数据
// @client: I2C客户端，用于管理具体I2C器件的结构
// @data: 要保存的私有数据指针
void i2c_set_clientdata(struct i2c_client *client, void *data);
// I2C获取设备私有数据
// @client: I2C客户端，用于获取对应I2C器件的私有数据
// @返回: 指向私有数据的指针
void *i2c_get_clientdata(const struct i2c_client *client);
对于I2C中，最重要的就两个结构，如下所示。
- i2c_adapter: I2C模块总线适配器，内部I2C控制器管理结构(如I2C0, I2C1)。
- i2c_client: I2C器件，管理I2C上对应器件节点的结构(如ap3216, pcf8573等)。
// i2c_adapter结构
struct i2c_adapter {
struct module *owner; // 适配器的所有者，用于管理模块的引用计数
unsigned int class; // 匹配加载的类设备对象，用于设备匹配
const struct i2c_algorithm *algo; // 访问总线的方法集合，关联到底层硬件的操作
void *algo_data; // 访问总线方法的私有数据，用于传递特定于算法的上下文
const struct i2c_lock_operations *lock_ops; // 指向I2C锁操作结构体的指针，用于管理I2C总线的访问锁
struct rt_mutex bus_lock; // 用于保护I2C总线访问的互斥锁，防止并发访问冲突
struct rt_mutex mux_lock; // 用于保护I2C多路复用器访问的互斥锁，防止并发访问冲突
int timeout; // 适配器通信超时时间，以jiffies为单位，用于控制通信的最大等待时间
int retries; // 适配器通信重试次数，用于在通信失败时进行重试
struct device dev; // 当前设备器所在的节点信息，包含设备的基本信息和操作函数
unsigned long locked_flags; // 由I2C核心管理的标志，用于表示设备的状态
#define I2C_ALF_IS_SUSPENDED 0
#define I2C_ALF_SUSPEND_REPORTED 1
int nr; // 设备的id编号，对应i2c设备，用于唯一标识I2C适配器
char name[48]; // 适配器名称，用于标识和调试
struct completion dev_released; // 用于同步设备释放的完成量，确保设备释放操作完成
struct mutex userspace_clients_lock; // 用于保护用户空间客户端列表的互斥锁，防止并发访问冲突
struct list_head userspace_clients; // 用户空间客户端列表，用于管理用户空间的I2C客户端
struct i2c_bus_recovery_info *bus_recovery_info; // 指向I2C总线恢复信息的指针，用于在总线故障时进行恢复
const struct i2c_adapter_quirks *quirks; // 指向I2C适配器特性结构体的指针，用于描述适配器的特殊行为或特性
struct irq_domain *host_notify_domain; // 指向主机通知中断域的指针，用于处理主机通知中断
struct regulator *bus_regulator; // 总线电源管理的指针，用于管理总线的电源
};
// i2c_client结构
struct i2c_client {
unsigned short flags; //i2c器件支持的功能位
#define I2C_CLIENT_PEC 0x04 /* Use Packet Error Checking */
#define I2C_CLIENT_TEN 0x10 /* we have a ten bit chip address */
#define I2C_CLIENT_SLAVE 0x20 /* we are the slave */
#define I2C_CLIENT_HOST_NOTIFY 0x40 /* We want to use i2c host notify */
#define I2C_CLIENT_WAKE 0x80 /* for board_info; true iff can wake */
#define I2C_CLIENT_SCCB 0x9000 /* Use Omnivision SCCB protocol */
unsigned short addr; //i2c器件地址，放置在低位(需要用到)
char name[I2C_NAME_SIZE]; //i2c器件名称
struct i2c_adapter *adapter; //i2c器件所属的总线适配器(需要用到)
struct device dev; //i2c器件所属的设备节点(如i2c下的ap3216节点)
int init_irq; //初始化设置的对应中断
int irq; //设备中i2c对应的irq中断线号
struct list_head detected; //i2c驱动成员
#if IS_ENABLED(CONFIG_I2C_SLAVE)
//从模式下的回调函数
i2c_slave_cb_t slave_cb;
#endif
void *devres_group_id; //探测设备时，为获取的资源创建的devres组Id。
};
设备树节点的实现

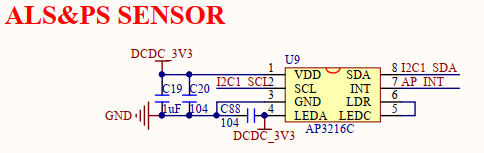

关于外部器件的连接原理图如下所示。
其中通讯引脚为I2C1, AP_INT为中断引脚，连接I/O为GPIO1_1。I2C器件的地址为0x1e(参考datasheet)。
基于硬件信息和设备树语法，器件节点的设备树定义实现如下所示。
- 器件物理上挂载在I2C1总线上，所以需要定义在I2C1总线节点内部
- 对于设备节点，需要有两个最基本的属性compatible和status，分别用于驱动匹配和设备状态管理
compatible：用于设备树匹配，这里compatible值rmk,usr-beepstatus：设备节点状态，okay的节点才能被使用
- 对于I2C设备，需要通过reg属性定义访问的器件地址
reg：定义器件地址，按照I2C地址格式，为0x1e
- 除了连接I2C引脚外，器件还支持中断引脚，需要定义中断I/O，其功能类似按键中断，具体结构如下所示
pinctrl-0：定义引脚复用配置，其中pinctrl-names定义引脚配置别名int-gpios：定义引脚GPIO资源，用于通过gpio子系统访问引脚interrupts：定义中断线号、中断类型，其中interrupt-parent属性定义引脚对应的中断控制器
参考这个思路，ap3216的设备树的定义如下。
&iomuxc {
pinctrl_ap3216_tsc: gpio-ap3216 {
fsl,pins = <
MX6UL_PAD_GPIO1_IO01__GPIO1_IO01 0x40017059
>;
};
};
&i2c1 {
// ...
ap3216@1e {
compatible = "rmk,ap3216"; // compatible: 标签，用于spi总线匹配
reg = <0x1e>; // reg: i2c的寄存器地址, 总线加载器件时获取
rmk,sysconf = <0x03>; // rmk,sysconf: 自定义属性，用于定义配置寄存器的初始值
pinctrl-0 = <&pinctrl_ap3216_tsc>; // 定义器件的中断I/O引脚配置
pinctrl-names = "default"; // 定义器件的中断I/O引脚配置别名
interrupt-parent = <&gpio1>; // 定义器件的中断I/O对应得中断控制器
interrupts = <1 IRQ_TYPE_EDGE_FALLING>; // 定义I/O对应的中断线号和中断类型
int-gpios = <&gpio1 1 GPIO_ACTIVE_LOW>; // 定义I/O引脚对应的GPIO
};
};
驱动代码实现
理解了设备节点，关于驱动代码的实现就比较简单，主要包含驱动加载、设备树解析和字符设备创建实现。
驱动加载和设备树解析
此步骤主要实现基于i2c总线的驱动加载函数，包含加载和移除器件的接口。
// I2C驱动加载时执行的函数
static int i2c_probe(struct i2c_client *client, const struct i2c_device_id *id)
{
int result;
struct ap3216_data *chip = NULL;
struct device_node *np = client->dev.of_node;
u8 buf;
// 1. 申请驱动管理资源
chip = devm_kzalloc(&client->dev, sizeof(struct ap3216_data), GFP_KERNEL);
if (!chip){
dev_err(&client->dev, "malloc error\n");
return -ENOMEM;
}
chip->client = client;
i2c_set_clientdata(client, chip);
// 2. 在系统中创建字符设备，用于访问I2C硬件
result = i2c_device_create(chip);
if (result){
dev_err(&client->dev, "device create failed!\n");
return result;
}
// 3. 硬件配置，设定工作能力
result = of_property_read_u32(np, "rmk,sysconf", &chip->sysconf);
if(result)
chip->sysconf = 0x03;
buf = 0x04; //reset ap3216
ap3216_write_block(client, AP3216C_SYSCONFG, &buf, 1);
mdelay(50);
buf = chip->sysconf; //enable ALS+PS+LR
ap3216_write_block(client, AP3216C_SYSCONFG, &buf, 1);
dev_info(&client->dev, "i2c driver init ok, sysconf:%d!\n", chip->sysconf);
return 0;
}
// 驱动移除时执行的函数
static void i2c_remove(struct i2c_client *client)
{
struct ap3216_data *chip = i2c_get_clientdata(client);
device_destroy(chip->class, chip->dev_id);
class_destroy(chip->class);
cdev_del(&chip->cdev);
unregister_chrdev_region(chip->dev_id, DEVICE_CNT);
}
// 匹配设备树中compatible属性的列表
static const struct of_device_id ap3216_of_match[] = {
{ .compatible = "rmk,ap3216" },
{ /* Sentinel */ }
};
static struct i2c_driver device_driver = {
.probe = i2c_probe,
.remove = i2c_remove,
.driver = {
.owner = THIS_MODULE,
.name = "ap3216",
.of_match_table = ap3216_of_match,
},
};
static int __init ap3216_module_init(void)
{
return i2c_add_driver(&device_driver); //匹配i2c bus下的节点，通过ls /sys/bus/i2c/devices/查看
}
static void __exit ap3216_module_exit(void)
{
return i2c_del_driver(&device_driver);
}
// 驱动加载和移除的必要宏
module_init(ap3216_module_init);
module_exit(ap3216_module_exit);
MODULE_AUTHOR("zc");
MODULE_LICENSE("GPL v2");
MODULE_DESCRIPTION("ap3216 driver");
MODULE_ALIAS("i2c_device_driver");
系统中创建字符设备
主要实现字符设备的创建，提供应用层访问的open，read，write，close接口。
对于这部分实现可以参考字符设备驱动实现中关于设备号申请、字符设备创建、类创建等流程。
static const struct file_operations ap3216_ops = {
.owner = THIS_MODULE,
.open = ap3216_open,
.read = ap3216_read,
.release = ap3216_release,
};
// 创建字符设备，关联内部接口
static int i2c_device_create(struct ap3216_data *chip)
{
int result;
int major = DEFAULT_MAJOR;
int minor = DEFAULT_MINOR;
struct i2c_client *client = chip->client;
// 1.从内核申请主设备号和子设备号
if (major) {
chip->dev_id= MKDEV(major, minor);
result = register_chrdev_region(chip->dev_id, 1, DEVICE_NAME);
} else {
result = alloc_chrdev_region(&chip->dev_id, 0, 1, DEVICE_NAME);
major = MAJOR(chip->dev_id);
minor = MINOR(chip->dev_id);
}
if (result < 0){
dev_err(&client->dev, "dev alloc id failed\n");
goto exit;
}
// 2.创建字符设备，关联访问接口和设备号
cdev_init(&chip->cdev, &ap3216_ops);
chip->cdev.owner = THIS_MODULE;
result = cdev_add(&chip->cdev, chip->dev_id, 1);
if (result != 0){
dev_err(&client->dev, "cdev add failed\n");
goto exit_cdev_add;
}
// 3.创建设备类，关联名称
chip->class = class_create(THIS_MODULE, DEVICE_NAME);
if (IS_ERR(chip->class)){
dev_err(&client->dev, "class create failed!\r\n");
result = PTR_ERR(chip->class);
goto exit_class_create;
}
// 4.将设备类和字符设备号关联，添加到内核中，创建最终设备
chip->device = device_create(chip->class, NULL, chip->dev_id, NULL, DEVICE_NAME);
if (IS_ERR(chip->device)){
dev_err(&client->dev, "device create failed!\r\n");
result = PTR_ERR(chip->device);
goto exit_device_create;
}
dev_info(&client->dev, "dev create ok, major:%d, minor:%d\r\n", major, minor);
return 0;
exit_device_create:
class_destroy(chip->class);
exit_class_create:
cdev_del(&chip->cdev);
exit_cdev_add:
unregister_chrdev_region(chip->dev_id, 1);
exit:
return result;
}
对于器件配置，另一个重要部分就是实现访问读写i2c器件的接口。
上面提到过，i2c模块总线在内部转换成i2c_adpater结构管理，i2c器件则转换为i2c_client进行处理，因此通讯就是使用这两个对象管理，具体读写流程如下所示。
// 使用i2c读取数据
static int ap3216_read_block(struct i2c_client *client, u8 reg, void *buf, int len)
{
struct i2c_msg msg[2];
//addr|w reg_addr
msg[0].addr = client->addr; //器件地址
msg[0].flags = 0;
msg[0].buf = ®
msg[0].len = 1;
//addr|r data
msg[1].addr = client->addr; //器件地址
msg[1].flags = I2C_M_RD; //读取标志
msg[1].buf = buf;
msg[1].len = len;
if (i2c_transfer(client->adapter, msg, 2) != 2){
dev_err(&client->dev, "%s: read error\n", __func__);
return -EIO;
}
return 0;
}
// 使用i2c写入数据
static int ap3216_write_block(struct i2c_client *client, u8 reg, u8 *buf, u8 len)
{
u8 b[256];
struct i2c_msg msg;
//addr|w reg_addr
msg.addr = client->addr;
msg.flags = 0;
//reg_addr data
b[0] = reg;
memcpy(&b[1], buf, len);
msg.buf = b;
msg.len = len + 1;
return i2c_transfer(client->adapter, &msg, 1);
}
关于i2c的全部代码详细可以参考如下文件。
- ap3216驱动文件：
file/ch03-07/kernel_i2c_ap.c。
应用层访问实现
在应用中，使用open，read，close接口即可管理i2c注册的驱动，实现数据的读写。
#define I2C_DRIVER_NAME "/dev/ap3216"
int main(int argc, char *argv[])
{
int fd;
unsigned short databuf[3];
unsigned short ir, als, ps;
int nSize = 0;
// 打开i2c文件设备
fd = open(I2C_DRIVER_NAME, O_RDWR);
if (fd < 0)
{
printf("can't open file %s\r\n", I2C_DRIVER_NAME);
return -1;
}
while (1)
{
// 读取内部数据
nSize = read(fd, databuf, sizeof(databuf));
if (nSize >= 0)
{
ir = databuf[0]; /* ir传感器数据 */
als = databuf[1]; /* als传感器数据 */
ps = databuf[2]; /* ps传感器数据 */
printf("read size:%d\r\n", nSize);
printf("ir = %d, als = %d, ps = %d\r\n", ir, als, ps);
}
usleep(200000); /*100ms */
}
// 关闭文件
close(fd);
return 0;
}
对于I2C器件读取，详细代码如下所示。
- ap3216应用文件：
file/ch03-07/test/ap_i2c_test.c
总结说明
I2C支持一主多从，常用的触摸屏、io扩展、rtc芯片、检测sensor，adc芯片基本都支持I2C接口，可以说是最常用的片上通讯接口。
I2C驱动的实现并不困难，总结起来如下所示。
- 在设备树下添加I2C设备节点，包含器件地址信息(同一个I2C器件地址需要唯一)
- 驱动中匹配器件节点中compatible属性，实现驱动加载接口
- 实现应用层访问的接口，本例中实现字符型设备进行访问(也可以通过iio方式访问)
- 实现硬件访问接口，配置器件，并和应用层访问接口关联
如此，便实现了I2C驱动。
这里讲述下I2C驱动开发时遇到的问题和解决办法。
- 驱动不能够正常加载(probe未执行，或者未成功创建)
- 确定驱动内compatible内容和设备树是否一致。
- 通过ls /sys/bus/i2c/devices/，查看是否有对应节点(以I2C1上的0x1e节点，其为0-001e)，如果没有节点，查看设备树是否正确。
- 查看ls /sys/bus/i2c/devices/0-001e/，查看是否有driver节点，如果有表示驱动已经加载(可能是内核中带有驱动)，如果期望使用自己的驱动，需要内核配置关闭。
- 访问I2C接口读写失败
- 确定I2C是否有外部上拉电平
- I2C地址是否正确，分为7bit/10bit, 不左移的原始地址
- 确定正确的话，可通过示波器或者逻辑分析仪查看引脚电平，判断信号是否正确
这里基本是我开发调试I2C时的问题，作为第一个接触的通讯接口，按照上面的思路，实现驱动，将器件添加到系统中并不困难。
I2C器件总类繁多，有实现精确计时的RTC芯片、I/O功能的扩展芯片、电压管理的驱动芯片、测量温度的传感器芯片。在实际使用中，就需要根据实际功能，配合不同的子系统共同使用。
另外，I2C器件在使用过程中需要根据内部的寄存器表进行相应的开发，这就需要长期不断的积累。有些器件除了需要I2C通讯外，还支持引脚翻转来通知主控soc状态变更，这就需要增加中断的支持。作为用途十分广泛的接口应用，系统的梳理掌握I2C接口在内核中的应用，对于掌握触摸屏、摄像头的应用同样有着重要意义。
