Watchdog设备管理框架
WDT又被称为看门狗，是用于监视系统运行的模块；其主要功能用于当系统跑飞或者死机时, 无法进行喂狗时, 产生某些动作重启设备。目前主流的看门狗有内部的系统看门狗，以及外部的硬件看门狗；虽然功能和配置可能不同，但其控制原理都类似。
- 配置看门狗触发时间，使能看门狗(部分硬件看门狗可能默认开启)。
- 定时去执行喂狗动作，内部看门狗一般为特定寄存器写入时序；外部看门狗可能是通过通讯接口或者引脚产生时序。
- 因为系统异常等原因，导致无法喂狗，超时后则触发系统复位。
看门狗是芯片硬件的功能，可以实现报警和复位功能；对于wdt框架，只是提供应用层到硬件的接口，主要实现看门狗使能，周期性喂狗，以及停止等功能。
本节目录如下所示。
wdt_interface
在嵌入式Linux系统中，看门狗模块作为字符设备被访问，通过ioctl去操作。看门狗包含的代码实现如下。
- drivers/watchdog/watchdog_core.c：看门狗核心初始化模块
- drivers/watchdog/watchdog_dev.c：看门狗设备处理接口
- drivers/watchdog/imx2_wdt.c：看门狗驱动设备，创建设备节点，关联底层硬件

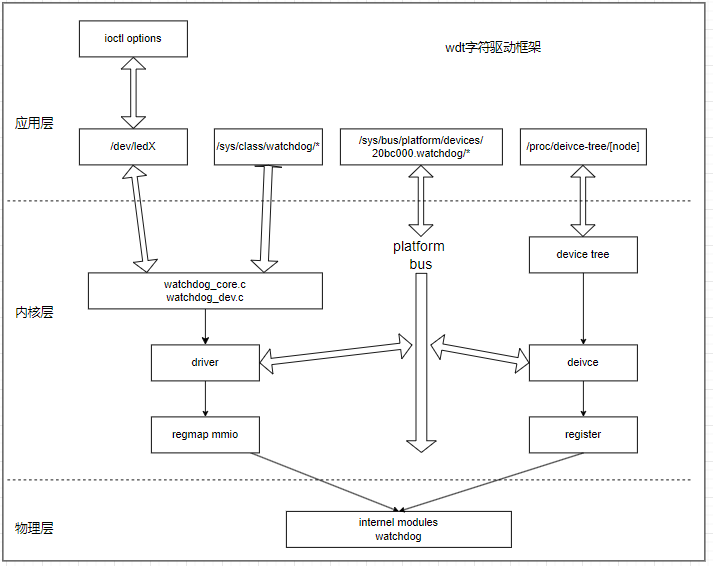

对于watchdog的结构如下所示。
可以看到，watchdog是芯片内部模块，由platform总线统一管理。其中设备由解析设备树创建，驱动则包含两部分。
- 用于注册到watchdog到内核的接口，主要在watchdog_core和watchdog_dev中实现
- 访问物理模块寄存器的实现，这部分主要基于regmap mmio模块访问内部模块的寄存器。
看门狗访问的接口如下所示。
//向系统中注册watchdog设备(支持驱动卸载时移除)
int devm_watchdog_register_device(struct device *dev, struct watchdog_device *wdd)
//向系统中注册watchdog设备
int watchdog_register_device(struct watchdog_device *wdd)
//从系统中移除注册的watchdog设备
void watchdog_unregister_device(struct watchdog_device *wdd)
可以看到，其中最重要的结构就是”struct watchdog_device”，解析如下所示。
//watchdog_device结构
struct watchdog_device {
int id; // watchdog的id，在注册时申请
struct device *parent; // watchdog所属的总线设备
const struct attribute_group **groups; // 创建看门狗设备时需要创建的sysfs属性组列表。
const struct watchdog_info *info; // watchdog配置信息结构
const struct watchdog_ops *ops; // watchdog需要执行的函数
const struct watchdog_governor *gov; // watchdog pretimeout调控器的指针
unsigned int bootstatus; // 启动后的watchdog状态
unsigned int timeout; // 当前设置的看门狗超时时间，单位秒
unsigned int pretimeout; // 当前设置的看门狗超时前中断触发时间，单位秒
unsigned int min_timeout; // 允许设置的看门狗最小超时时间，单位秒
unsigned int max_timeout; // 允许设置的看门狗最大超时时间，单位秒
unsigned int min_hw_heartbeat_ms; // 硬件限制最小心跳间隔时间，单位ms
unsigned int max_hw_heartbeat_ms; // 硬件限制最大心跳间隔时间，单位ms
struct notifier_block reboot_nb; // 在重启时停止看门狗的通知块
struct notifier_block restart_nb; // 用于注册重启功能的通知块
struct notifier_block pm_nb; // 用于pm管理的通知块
void *driver_data; // 驱动私有数据
struct watchdog_core_data *wd_data; // 指向watchdog核心内部数据的指针
unsigned long status; // 包含设备内部状态位的字段
/* Bit numbers for status flags */
#define WDOG_ACTIVE 0 /* Is the watchdog running/active */
#define WDOG_NO_WAY_OUT 1 /* Is 'nowayout' feature set ? */
#define WDOG_STOP_ON_REBOOT 2 /* Should be stopped on reboot */
#define WDOG_HW_RUNNING 3 /* True if HW watchdog running */
#define WDOG_STOP_ON_UNREGISTER 4 /* Should be stopped on unregister */
#define WDOG_NO_PING_ON_SUSPEND 5 /* Ping worker should be stopped on suspend */
struct list_head deferred; // wtd_deferred_reg_list的入口，用来注册和初始化看门狗
};
//Documentation/watchdog/watchdog-api.rst
//watchdog_info
struct watchdog_info {
__u32 options; // 驱动程序支持的选项
__u32 firmware_version; // 固件版本号
__u8 identity[32]; // 标识符，字符串
};
//options支持的选项
/*
application:
struct watchdog_info ident;
ioctl(fd, WDIOC_GETSUPPORT, &ident);
下面定义何种类型的看门狗状态可以被返回查看
*/
#define WDIOF_OVERHEAT 0x0001 /* Reset due to CPU overheat */
#define WDIOF_FANFAULT 0x0002 /* Fan failed */
#define WDIOF_EXTERN1 0x0004 /* External relay 1 */
#define WDIOF_EXTERN2 0x0008 /* External relay 2 */
#define WDIOF_POWERUNDER 0x0010 /* Power bad/power fault */
#define WDIOF_CARDRESET 0x0020 /* Card previously reset the CPU */
#define WDIOF_POWEROVER 0x0040 /* Power over voltage */
#define WDIOF_SETTIMEOUT 0x0080 /* Set timeout (in seconds) */
#define WDIOF_MAGICCLOSE 0x0100 /* Supports magic close char */
#define WDIOF_PRETIMEOUT 0x0200 /* Pretimeout (in seconds), get/set */
#define WDIOF_ALARMONLY 0x0400 /* Watchdog triggers a management or
other external alarm not a reboot */
#define WDIOF_KEEPALIVEPING 0x8000 /* Keep alive ping reply */
//watchdog_ops
struct watchdog_ops {
struct module *owner; // 驱动的拥有者，THIS_MODULE
/* mandatory operations */
int (*start)(struct watchdog_device *); // 看门狗启动时调用函数
/* optional operations */
int (*stop)(struct watchdog_device *); // 看门狗结束时调用函数
int (*ping)(struct watchdog_device *); // 看门狗发送持久连接ping函数
unsigned int (*status)(struct watchdog_device *); // 看门狗显示设备状态函数
int (*set_timeout)(struct watchdog_device *, unsigned int); // 看门狗设置超时时间函数
int (*set_pretimeout)(struct watchdog_device *, unsigned int); // 看门狗设置预超时时间函数
unsigned int (*get_timeleft)(struct watchdog_device *); // 看门狗获取重置前剩余时间的函数
int (*restart)(struct watchdog_device *, unsigned long, void *); // 看门狗重启设备的函数
long (*ioctl)(struct watchdog_device *, unsigned int, unsigned long); // 看门狗处理额外ioctl调用的函数
};
//watchdog_governor
struct watchdog_governor {
const char name[WATCHDOG_GOV_NAME_MAXLEN]; // 调控器名称
void (*pretimeout)(struct watchdog_device *wdd); // pretimout函数
};
可以看到，对于看门狗来说，配置选项还是十分复杂的。不过这里面的选项一部分需要开发者注册前定义，另一部分是watchdog设备注册时，会进行赋值或者处理，并不需要每个都理解，下面驱动中会对涉及选项进行说明，其它部分可以参考上面的结构体说明去理解。
wdt_hardware
看门狗作为内部模块，更重要的部分是模块功能和状态寄存器，用于实现对看门狗模块的管理。这里以I.MX6ULL为例，可以作为参考。

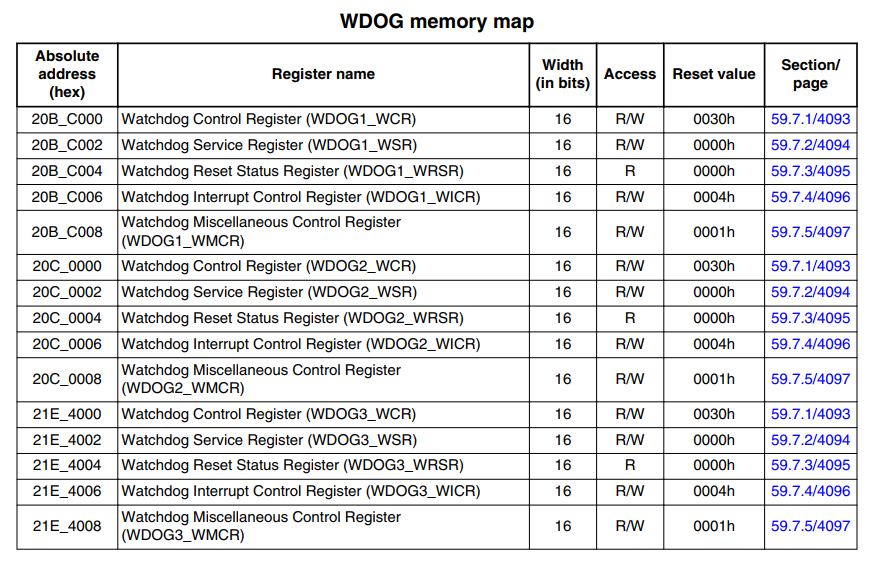

可以看到，看门狗寄存器范围0x020BC000~0x021E4008之间，包含了看门狗的控制寄存器，状态寄存器，以及中断寄存器等，对应设备树如下。
wdog1: watchdog@20bc000 {
compatible = "fsl,imx6ul-wdt", "fsl,imx21-wdt"; //标签，用于驱动匹配
reg = <0x020bc000 0x4000>; //寄存器列表，通过regmap访问
interrupts = <GIC_SPI 80 IRQ_TYPE_LEVEL_HIGH>; //watchdog的中断控制器，中断线号和中断触发条件
clocks = <&clks IMX6UL_CLK_WDOG1>; //管理模块的时钟使能，一般用于模块的电源管理(shutdown, suspend, resume)
};
其中中断线号说明如下所示。
wdt_driver
看门狗驱动的基本原理是通过定时器来监控系统的运行状态。如果系统在规定的时间内没有“喂狗”（即重置定时器），看门狗定时器就会溢出，触发系统重启。在Linux内核中，看门狗驱动通常作为一个平台设备驱动来实现。另外wdog作为内部模块，也使用platform总线统一管理，具体步骤如下所示。
- 匹配设备树节点，加载驱动的接口
- 获取设备树硬件资源，实现操作看门狗硬件的接口
- 向内核注册看门狗设备，提供应用层访问时操作的底层接口
关于驱动的源码，参考地址: imx-wdt.c
- 匹配设备节点，加载驱动
//匹配设备树中compatible字段的数组
static const struct of_device_id imx2_wdt_dt_ids[] = {
{ .compatible = "fsl,imx21-wdt", },
{ .compatible = "fsl,imx7d-wdt", },
{ /* sentinel */ }
};
MODULE_DEVICE_TABLE(of, imx2_wdt_dt_ids);
static struct platform_driver imx2_wdt_driver = {
.shutdown = imx2_wdt_shutdown,
.driver = {
.name = DRIVER_NAME,
.pm = &imx2_wdt_pm_ops,
.of_match_table = imx2_wdt_dt_ids,
},
};
module_platform_driver_probe(imx2_wdt_driver, imx2_wdt_probe); //注册驱动，定义probe函数
//驱动的其它信息
MODULE_AUTHOR("Wolfram Sang");
MODULE_DESCRIPTION("Watchdog driver for IMX2 and later");
MODULE_LICENSE("GPL v2");
MODULE_ALIAS("platform:" DRIVER_NAME);
- 获取设备树硬件资源，实现操作接口
//regmap的列表参考上节中寄存器列表
static const struct regmap_config imx2_wdt_regmap_config = {
.reg_bits = 16, //寄存器地址的bits数，应该为4字节，32bits(不过对于mmio，reg_bits只是检查，满足8，16，32都可以，不进行处理)
.reg_stride = 2, //寄存器地址步长，用于多字节操作时地址递增的个数，这里表示2字节
.val_bits = 16, //定义单次读取寄存器内部值得bits数，为2BYTE=16bit
.max_register = 0x8, //允许读取的最大寄存器地址，地址为8
};
static int __init imx2_wdt_probe(struct platform_device *pdev)
{
//...
// 获取设备树中的reg资源
base = devm_platform_ioremap_resource(pdev, 0);
if (IS_ERR(base))
return PTR_ERR(base);
//注册regmap接口，
wdev->regmap = devm_regmap_init_mmio_clk(dev, NULL, base,
&imx2_wdt_regmap_config);
if (IS_ERR(wdev->regmap)) {
dev_err(dev, "regmap init failed\n");
return PTR_ERR(wdev->regmap);
}
//获取时钟资源
wdev->clk = devm_clk_get(dev, NULL);
if (IS_ERR(wdev->clk)) {
dev_err(dev, "can't get Watchdog clock\n");
return PTR_ERR(wdev->clk);
}
//...
//使能模块时钟
ret = clk_prepare_enable(wdev->clk);
if (ret)
return ret;
//获取wdt状态
regmap_read(wdev->regmap, IMX2_WDT_WRSR, &val);
wdog->bootstatus = val & IMX2_WDT_WRSR_TOUT ? WDIOF_CARDRESET : 0;
}
- 注册看门狗设备，提供应用层访问接口
```c
//watchdog配置信息
static const struct watchdog_info imx2_wdt_info = {
.identity = "imx2+ watchdog",
.options = WDIOF_KEEPALIVEPING | WDIOF_SETTIMEOUT | WDIOF_MAGICCLOSE,
};
//watchdog支持的超时类型
#define WDIOF_OVERHEAT 0x0001 /* 由于CPU过热导致的复位 */
#define WDIOF_FANFAULT 0x0002 /* 风扇故障 */
#define WDIOF_EXTERN1 0x0004 /* 外部继电器1 */
#define WDIOF_EXTERN2 0x0008 /* 外部继电器2 */
#define WDIOF_POWERUNDER 0x0010 /* 电源不足/电源故障 */
#define WDIOF_CARDRESET 0x0020 /* 设备重置了CPU */
#define WDIOF_POWEROVER 0x0040 /* 电源过压 */
#define WDIOF_SETTIMEOUT 0x0080 /* 设置超时时间（以秒为单位） */
#define WDIOF_MAGICCLOSE 0x0100 /* 支持通过字符接口关闭设备 */
#define WDIOF_PRETIMEOUT 0x0200 /* 预超时时间（以秒为单位），获取/设置 */
#define WDIOF_ALARMONLY 0x0400 /* 看门狗仅触发管理或其他外部警报，而非重启 */
#define WDIOF_KEEPALIVEPING 0x8000 /* 保持存活的ping回复 */
static const struct watchdog_ops imx2_wdt_ops = {
.owner = THIS_MODULE, // 驱动的拥有者，THIS_MODULE
.start = imx2_wdt_start, // 看门狗启动时调用函数，对应应用层ioctl配置WDIOS_ENABLECARD
.ping = imx2_wdt_ping, // 用于看门狗keeplive保持函数，对应应用层ioctl配置WDIOC_KEEPALIVE
.set_timeout = imx2_wdt_set_timeout, // 设置看门狗超时时间，需要option开启WDIOF_SETTIMEOUT，对应应用层ioctl配置WDIOC_SETTIMEOUT
.set_pretimeout = imx2_wdt_set_pretimeout, // 设置看门狗超时前触发中断时间，对应应用层ioctl配置WDIOC_SETPRETIMEOUT
.restart = imx2_wdt_restart, // 注册一个自定义的重启处理程序，在重启时被调用，执行一些自定义的清理工作
};
static int __init imx2_wdt_probe(struct platform_device *pdev)
{
//...
wdog->info = &imx2_wdt_info;
wdog->ops = &imx2_wdt_ops;
wdog->min_timeout = 1;
wdog->timeout = IMX2_WDT_DEFAULT_TIME;
wdog->max_hw_heartbeat_ms = IMX2_WDT_MAX_TIME * 1000;
wdog->parent = dev;
return devm_watchdog_register_device(dev, wdog)
}
- 应用层访问关联的硬件接口
//使能wdt硬件
static int imx2_wdt_start(struct watchdog_device *wdog)
{
struct imx2_wdt_device *wdev = watchdog_get_drvdata(wdog);
if (imx2_wdt_is_running(wdev))
imx2_wdt_set_timeout(wdog, wdog->timeout);
else
imx2_wdt_setup(wdog);
set_bit(WDOG_HW_RUNNING, &wdog->status);
return imx2_wdt_ping(wdog);
}
//设置watchdog的超时时间
//设置完成后，当超时未进行ping的操作，此时wdt会发生硬件复位
static void __imx2_wdt_set_timeout(struct watchdog_device *wdog,
unsigned int new_timeout)
{
struct imx2_wdt_device *wdev = watchdog_get_drvdata(wdog);
regmap_update_bits(wdev->regmap, IMX2_WDT_WCR, IMX2_WDT_WCR_WT,
WDOG_SEC_TO_COUNT(new_timeout));
}
static int imx2_wdt_set_timeout(struct watchdog_device *wdog,
unsigned int new_timeout)
{
unsigned int actual;
actual = min(new_timeout, IMX2_WDT_MAX_TIME);
__imx2_wdt_set_timeout(wdog, actual);
wdog->timeout = new_timeout;
return 0;
}
// 重载wdt寄存器的函数
static int imx2_wdt_ping(struct watchdog_device *wdog)
{
struct imx2_wdt_device *wdev = watchdog_get_drvdata(wdog);
if (!wdev->clk_is_on)
return 0;
regmap_write(wdev->regmap, IMX2_WDT_WSR, IMX2_WDT_SEQ1);
regmap_write(wdev->regmap, IMX2_WDT_WSR, IMX2_WDT_SEQ2);
return 0;
}
当驱动加载成功后，此时会在/dev/下创建相应节点，通过应用层文件接口即可操作，此时可通过
ls /dev/watchdog*
查看，具体如下。
wdt_application
对于watchdog的应用层访问，和常规的字符设备访问一致，使用open，ioctl，close等接口即可，实现如下。
/*
* File : wdt_test.c
* test for key driver.
* COPYRIGHT (C) 2023, zc
*
* Change Logs:
* Date Author Notes
* 2023-11-22 zc the first version
*/
#include <stdio.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include <linux/input.h>
#include <linux/watchdog.h>
#include <stdlib.h>
#include <string.h>
static unsigned int flag = 0;
#define WATCHDOG_DEVICE "/dev/watchdog1"
int main(int argc, char *argv[])
{
int wdt_fd;
int retval, flags;
int timeout = 5;
int ops;
printf("ioctl_alive:%d\n", ioctl_alive);
//打开watchdog设备
wdt_fd = open(WATCHDOG_DEVICE, O_RDWR | O_NONBLOCK);
if (wdt_fd < 0) {
perror("open watchdog error!");
return -1;
}
// 设置watchdog的超时时间
ioctl(wdt_fd, WDIOC_SETTIMEOUT, &timeout);
// 使能watchdog设备
ops = WDIOS_ENABLECARD;
ioctl(wdt_fd, WDIOC_SETOPTIONS, &ops);
while (!flag)
{
// 应用层执行ping，周期性复位驱动
ioctl(wdt_fd, WDIOC_KEEPALIVE, NULL);
sleep(1);
}
// 关闭watchdog设备(需要驱动支持)
ops = WDIOS_DISABLECARD;
ioctl(wdt_fd, WDIOC_SETOPTIONS, &ops);
close(wdt_fd);
return 0;
}
应用层通过ioctl来管理和操作watchdog硬件，这里关键的命令说明如下。
//获取看门狗设备支持的功能和信息，返回watchdog_info
#define WDIOC_GETSUPPORT _IOR(WATCHDOG_IOCTL_BASE, 0, struct watchdog_info)
//获取看门狗设备的状态
#define WDIOC_GETSTATUS _IOR(WATCHDOG_IOCTL_BASE, 1, int)
//获取看门狗设备的启动状态
#define WDIOC_GETBOOTSTATUS _IOR(WATCHDOG_IOCTL_BASE, 2, int)
//获取看门狗设备的温度
#define WDIOC_GETTEMP _IOR(WATCHDOG_IOCTL_BASE, 3, int)
//设置看门狗设备的功能
#define WDIOC_SETOPTIONS _IOR(WATCHDOG_IOCTL_BASE, 4, int)
//定义用于通过IOCTL接口发送保持活动信号给看门狗设备，防止看门狗设备复位。
#define WDIOC_KEEPALIVE _IOR(WATCHDOG_IOCTL_BASE, 5, int)
//设置看门狗设备的超时时间
#define WDIOC_SETTIMEOUT _IOWR(WATCHDOG_IOCTL_BASE, 6, int)
//获取看门狗设备的超时时间
#define WDIOC_GETTIMEOUT _IOR(WATCHDOG_IOCTL_BASE, 7, int)
//设置看门狗设备的预超时时间
#define WDIOC_SETPRETIMEOUT _IOWR(WATCHDOG_IOCTL_BASE, 8, int)
//获取看门狗设备的预超时时间
#define WDIOC_GETPRETIMEOUT _IOR(WATCHDOG_IOCTL_BASE, 9, int)
//获取看门狗设备的剩余复位时间
#define WDIOC_GETTIMELEFT _IOR(WATCHDOG_IOCTL_BASE, 10, int)
next_chapter
直接开始下一节说明: 随机数驱动管理框架
