random随机数模块
在Linux内核中，随机数生成是一个重要的功能，特别是在安全相关的应用中。random随机数模块提供了一个接口，允许内核和用户空间程序生成高质量的随机数。这个模块通常用于加密、安全协议、密钥生成等场景。对于芯片来说，它可以通过硬件来生成随机数，而不是依赖于软件来生成，这样可以实现更高质量的随机数方案。
在Linux系统中使用随机数，包含以下部分实现。
- 芯片硬件处理实现随机数生成
- 内核提供通过设备读取硬件生成随机数的接口
- 用户空间通过接口读取硬件生成的随机数
hardware_process
对于I.MX6ULL芯片，内部支持随机数发生器RNGB(Random Number Generator)，其寄存器列表如下所示。

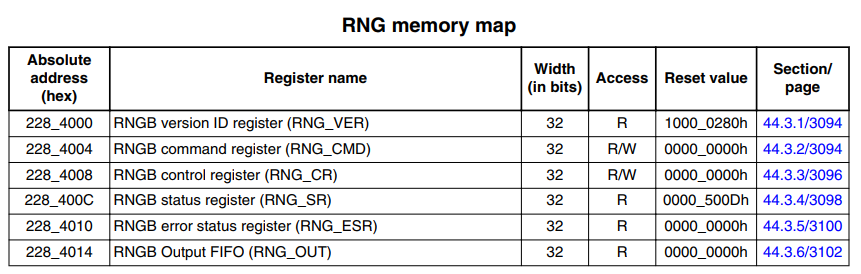

- 寄存器列表

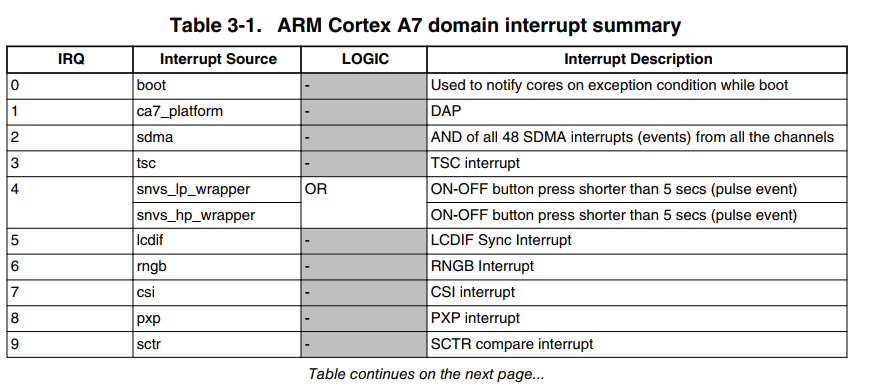

- rngb中断类型
参考这两个信息，可以实现rngb模块的设备树，功能如下。
//rngb设备树
rngb: rng@2284000 {
compatible = "fsl,imx6ull-rngb", "fsl,imx25-rngb"; // 匹配节点字符串
reg = <0x02284000 0x4000>; // 寄存器地址和大小
interrupts = <GIC_SPI 6 IRQ_TYPE_LEVEL_HIGH>; // 中断配置，使用GIC_SPI 6号中断
clocks = <&clks IMX6UL_CLK_DUMMY>; // rngb使能和工作时钟源
};
在驱动中，通过如下函数，获取随机数硬件的设备树节点信息并处理。
// 获取节点中的reg属性资源，后续使用rngc->base操作寄存器
rngc->base = devm_platform_ioremap_resource(pdev, 0);
if (IS_ERR(rngc->base))
return PTR_ERR(rngc->base);
// 获取节点中的clocks属性资源，并使能时钟
rngc->clk = devm_clk_get_enabled(&pdev->dev, NULL);
if (IS_ERR(rngc->clk)) {
dev_err(&pdev->dev, "Can not get rng_clk\n");
return PTR_ERR(rngc->clk);
}
// 获取节点中的interrupts属性资源，并注册中断处理函数
irq = platform_get_irq(pdev, 0);
if (irq < 0)
return irq;
//...
ret = devm_request_irq(&pdev->dev,
irq, imx_rngc_irq, 0, pdev->name, (void *)rngc);
if (ret) {
dev_err(rngc->dev, "Can't get interrupt working.\n");
return ret;
}
randmo模块硬件上支持self-test模式，seed生成模式和随机数生成模式，其中驱动中获取的值是在随机数生成模式下生成，在后续会进行说明。
interface
在驱动中，通过如下函数，注册rngb的随机数接口。
//用于注册硬件随机数生成器（HWRNG）设备的函数
//@dev: 指向设备的指针
//@rng: 指向hwrng结构体的指针
//返回值：成功返回0，失败返回错误码
int devm_hwrng_register(struct device *dev, struct hwrng *rng);
//hwrng结构体内容
struct hwrng {
const char *name; // 唯一的RNG名称
int (*init)(struct hwrng *rng); // 初始化回调函数（可以为NULL）
void (*cleanup)(struct hwrng *rng); // 清理回调函数（可以为NULL）
int (*data_present)(struct hwrng *rng, int wait); // 回调函数，用于确定RNG上是否有数据可用。如果为NULL，则假定始终有数据可用。*已过时*
int (*data_read)(struct hwrng *rng, u32 *data); // 从RNG设备读取数据。返回“data”中较低随机字节的数量。必须不为NULL。*已过时*
int (*read)(struct hwrng *rng, void *data, size_t max, bool wait); //新API。驱动程序可以将最多max字节的数据填充到缓冲区中。缓冲区对任何类型都对齐，并且max是4的倍数且>= 32字节。
unsigned long priv; // 私有数据，供RNG驱动程序使用
unsigned short quality; // 对RNG比特流中真实熵的估计（每1024位输入的熵位数；有效值：1到1024，或0表示未知）
/* 内部使用 */
struct list_head list; // 链表头
struct kref ref; // 引用计数
struct completion cleanup_done; // 清理完成信号量
struct completion dying; // 正在销毁信号量
};
// 代码如下所示
rngc->rng.name = pdev->name; // 唯一的RNG名称
rngc->rng.init = imx_rngc_init; // 初始化回调函数
rngc->rng.read = imx_rngc_read; // 从RNG设备读取数据
rngc->rng.cleanup = imx_rngc_cleanup; // 清理回调函数
rngc->rng.quality = 19; // 对RNG比特流中真实熵的估计
//...
ret = devm_hwrng_register(&pdev->dev, &rngc->rng);
if (ret) {
dev_err(&pdev->dev, "hwrng registration failed\n");
return ret;
}
- init: rngb初始化会调用的函数，用于使能rngb硬件，对于IMX6ULL芯片，主要是执行seed生成，进入随机数生成模式。
// 初始化rngb硬件，生成随机数seed
// @rng: 指向hwrng结构体的指针
static int imx_rngc_init(struct hwrng *rng)
{
struct imx_rngc *rngc = container_of(rng, struct imx_rngc, rng);
u32 cmd, ctrl;
int ret;
/* clear error */
cmd = readl(rngc->base + RNGC_COMMAND);
writel(cmd | RNGC_CMD_CLR_ERR, rngc->base + RNGC_COMMAND);
imx_rngc_irq_unmask(rngc);
/* 创建seed，在出现统计错误时重复此操作 */
do {
/* seed creation */
cmd = readl(rngc->base + RNGC_COMMAND);
writel(cmd | RNGC_CMD_SEED, rngc->base + RNGC_COMMAND);
ret = wait_for_completion_timeout(&rngc->rng_op_done,
RNGC_TIMEOUT);
if (!ret) {
ret = -ETIMEDOUT;
goto err;
}
} while (rngc->err_reg == RNGC_ERROR_STATUS_STAT_ERR);
if (rngc->err_reg) {
ret = -EIO;
goto err;
}
/* 使能自动seed模式，当随机数生成一定量时自动生成seed*/
ctrl = readl(rngc->base + RNGC_CONTROL);
ctrl |= RNGC_CTRL_AUTO_SEED;
writel(ctrl, rngc->base + RNGC_CONTROL);
return 0;
err:
imx_rngc_irq_mask_clear(rngc);
return ret;
}
- read: 从rngb硬件中读取随机数，对于I.MX6ULL芯片，主要是从fifo中读取随机数。
// 从rngb硬件中读取随机数
// @rng: 指向hwrng结构体的指针
// @data: 指向缓冲区的指针，用于存储读取到的随机数
// @max: 缓冲区的最大大小
// @wait: 是否等待读取到足够的随机数
static int imx_rngc_read(struct hwrng *rng, void *data, size_t max, bool wait)
{
struct imx_rngc *rngc = container_of(rng, struct imx_rngc, rng);
unsigned int status;
unsigned int level;
int retval = 0;
// 循环从fifo中读取随机数
while (max >= sizeof(u32)) {
status = readl(rngc->base + RNGC_STATUS);
/* is there some error while reading this random number? */
if (status & RNGC_STATUS_ERROR)
break;
/* 当前fifo中的随机数数量 */
level = (status & RNGC_STATUS_FIFO_LEVEL_MASK) >>
RNGC_STATUS_FIFO_LEVEL_SHIFT;
if (level) {
/* retrieve a random number from FIFO */
*(u32 *)data = readl(rngc->base + RNGC_FIFO);
retval += sizeof(u32);
data += sizeof(u32);
max -= sizeof(u32);
}
}
return retval ? retval : -EIO;
}
- quality: 对RNG比特流中真实熵的估计，quality高的将会被选中为系统默认的随机数生成器。
关于向系统注册的代码如下所示。
int hwrng_register(struct hwrng *rng)
{
int err = -EINVAL;
struct hwrng *tmp;
bool is_new_current = false;
if (!rng->name || (!rng->data_read && !rng->read))
goto out;
mutex_lock(&rng_mutex);
/* Must not register two RNGs with the same name. */
err = -EEXIST;
list_for_each_entry(tmp, &rng_list, list) {
if (strcmp(tmp->name, rng->name) == 0)
goto out_unlock;
}
// 申请当前的随机数结构，并添加到系统列表中
list_add_tail(&rng->list, &rng_list);
init_completion(&rng->cleanup_done);
complete(&rng->cleanup_done);
init_completion(&rng->dying);
// 判断注册随机数等级是否更高，更高则切换随机数源
if (!current_rng ||
(!cur_rng_set_by_user && rng->quality > current_rng->quality)) {
/*
* Set new rng as current as the new rng source
* provides better entropy quality and was not
* chosen by userspace.
*/
err = set_current_rng(rng);
if (err)
goto out_unlock;
/* to use current_rng in add_early_randomness() we need
* to take a ref
*/
is_new_current = true;
kref_get(&rng->ref);
}
mutex_unlock(&rng_mutex);
if (is_new_current || !rng->init) {
/*
* Use a new device's input to add some randomness to
* the system. If this rng device isn't going to be
* used right away, its init function hasn't been
* called yet by set_current_rng(); so only use the
* randomness from devices that don't need an init callback
*/
add_early_randomness(rng);
}
if (is_new_current)
put_rng(rng);
return 0;
out_unlock:
mutex_unlock(&rng_mutex);
out:
return err;
}
EXPORT_SYMBOL_GPL(hwrng_register);
可以看到，对于硬件random设备的注册，并不是在系统中创建random设备，而是将random设备添加到/dev/hwrng对应的列表去管理，并根据quality等级选择是否为当前的random设备。如果random的质量较低，则不会使用。对于/dev/hwrng，则是再启动时记载创建的杂项设备，其路径为：”drivers/char/hw_random/core.c”，相关接口则如下所示。
// 系统启动时创建misc设备，对应random硬件
static int __init hwrng_modinit(void)
{
int ret;
/* kmalloc makes this safe for virt_to_page() in virtio_rng.c */
rng_buffer = kmalloc(rng_buffer_size(), GFP_KERNEL);
if (!rng_buffer)
return -ENOMEM;
rng_fillbuf = kmalloc(rng_buffer_size(), GFP_KERNEL);
if (!rng_fillbuf) {
kfree(rng_buffer);
return -ENOMEM;
}
ret = register_miscdev();
if (ret) {
kfree(rng_fillbuf);
kfree(rng_buffer);
}
return ret;
}
fs_initcall(hwrng_modinit); /* depends on misc_register() */
// hwrng设备结构体，杂项设备
static struct miscdevice rng_miscdev = {
.minor = HWRNG_MINOR,
.name = RNG_MODULE_NAME,
.nodename = "hwrng",
.fops = &rng_chrdev_ops,
.groups = rng_dev_groups,
};
// 杂项设备操作函数
static const struct file_operations rng_chrdev_ops = {
.owner = THIS_MODULE,
.open = rng_dev_open,
.read = rng_dev_read,
.llseek = noop_llseek,
};
application
在应用程序中，使用”/dev/random”和”/dev/hwrng”来读取随机数，代码如下所示。
#include <fcntl.h>
#include <stdio.h>
#include <unistd.h>
#define RNGC_DEVICE "/dev/hwrng"
int main(int argc, const char *argv[])
{
char buffer[64];
int fd;
int size = 0;
fd = open(RNGC_DEVICE, O_RDONLY);
if (fd == -1) {
printf("open %s error\n", RNGC_DEVICE);
return -1;
}
size = read(fd, buffer, sizeof(buffer));
if (size >= 0) {
printf("read size:%d\n", size);
for (int i = 0; i < size; i++) {
printf("%02x ", buffer[i]);
}
} else {
printf("read failed:%d\n", size);
}
close(fd);
return 0;
}
使用交叉编译工具生成rngc_test，然后执行即可。
summary
随机数模块作为Linux内核的一部分，是很多安全功能的基础。random相关驱动主要由以下步骤实现。
- 定义初始化和读取硬件的函数。
- 注册到系统中已经创建的/dev/hwrng设备列表中。
- 根据quality筛选质量最高的random作为系统使用的随机数设备。
- 应用中读取相应的random设备，获取随机数。
random模块的实现并不复杂，理解了devm_hwrng_register注册相关的接口，在配合应用程序访问/dev/hwrng，即可实现随机数的获取。
